Minimální délka převazby maloformátových cihel ve zdivu je 4 cm. Při použití cihelných bloků, což je i náš případ, platí, že převazba musí být min. 0,4 x výška cihly (cca 25 cm) =  10 cm. Pro dosažení tohoto požadavku je potřeba správně založit zdivo v rozích objektu. Pro správné založení rohů se používá doplňkový sortiment cihel (cihly krajové poloviční a cihly rohové). Vazbu rohů pro různé šířky obvodového zdiva pomocí doplňkových cihel najdeme v technické příručce.

Celoplošným lepidlem (maltou) – kdy se speciálním válcem nanáší cca 3 mm tenká vrstva lepidla, která celoplošně zakrývá ložnou spáru zdiva. Po uložení cihly dojde ke stlačení pojiva a konečná tloušťka spáry je 1 mm. Tímto způsobem zdění dosahujeme nejlepších parametrů zdiva.Polyuretanovou pěnou – pěna se nanáší pomocí aplikační pistole v pruzích. Na ložnou spáru se nanáší jeden pruh pěny (do šířky zdiva 140 mm) nebo dva pruhy pěny (od šířky 140 do 500 mm).  Pruhy se nanáší cca 5 cm od venkovního a vnitřního okraje cihly. Zdicí polyuretanová pěna je bezcementové lepidlo a proto nedochází k přenosu vlhkosti z pojiva do cihel, což umožňuje zdění při nízkých teplotách (až do -10°C). Výhodou tohoto způsobu zdění je minimální čas na přípravu pojiva a na stavbě nepotřebujeme vodu a elektrickou energii.

Při výstavbě experimentálního domu v Českých Budějovicích jsme se zaměřili na řešení detailů tepelných mostů v konstrukcích objektu. Jedná se hlavně o správné napojení různých materiálů v obálce budovy. V tomto bodě se věnuji správnému založení stavby. Pro založení první vrstvy zdiva se běžně používá zakládací malta, která má pevnost v tlaku 10 MPa a součinitel tepelné vodivosti λ = 0,79 W/mK.

Tento nátěr slouží k penetraci suchých a očištěných podkladů pod asfaltové hydroizolace. Nátěr má po odpaření rozpouštědla dobrou přilnavost ke všem stavebním podkladům (betonu, kovu, zdivu apod.).

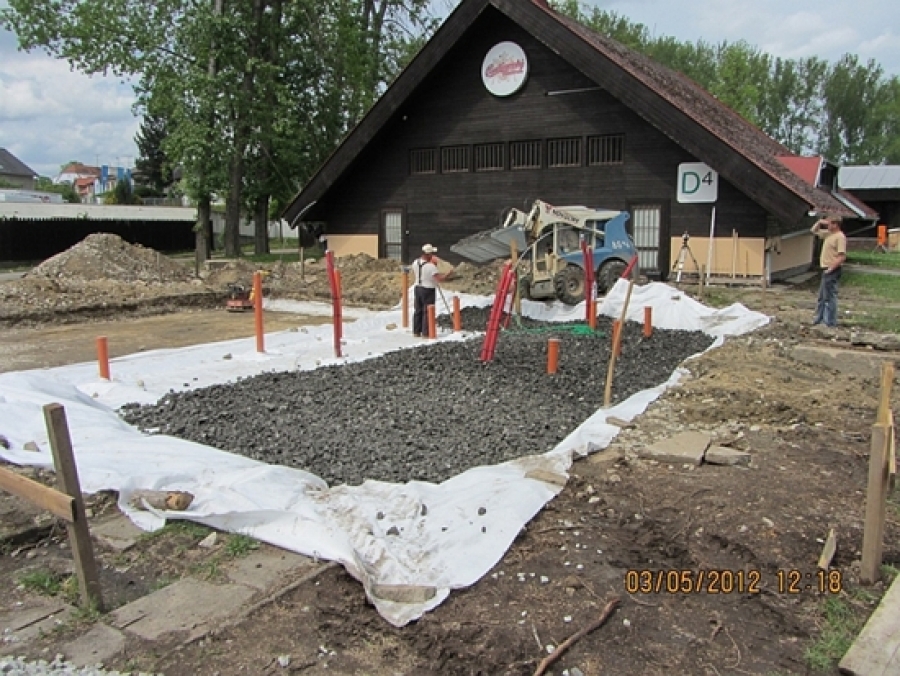

Po obvodu domu se na zhutněný násyp z tepelněizolačního pěnového skla REFAGLASS postavilo systémové bednění a po obvodě byla do bednění vložena tepelná izolace z polystyrénových desek typu PERIMETR tloušťky 60 mm. Jednotlivé desky tepelné izolace byly vzájemně stykovány na polodrážku.

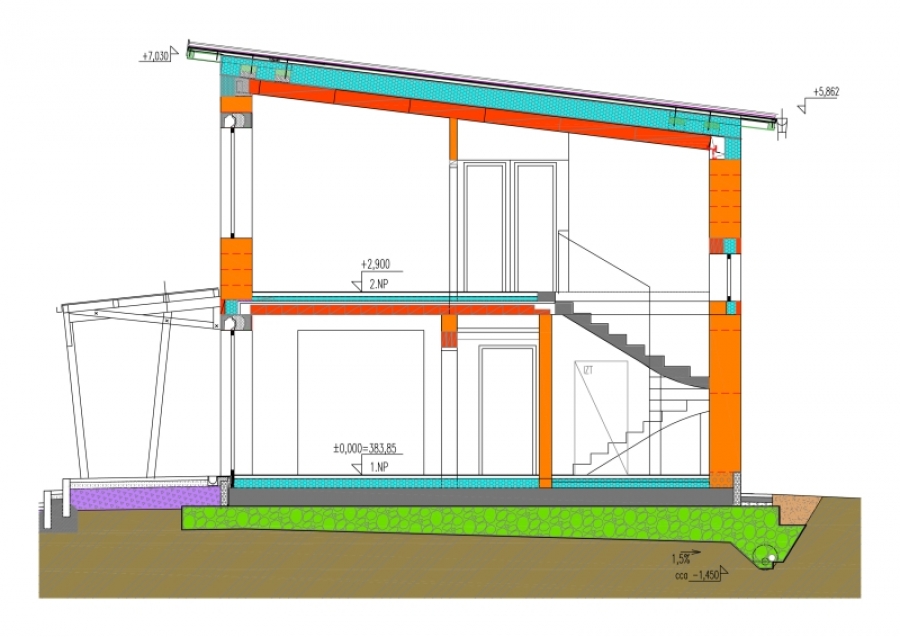

Tento způsob založení je doporučovaný pro stavby pasivních domů. V našem případě jsme se snažili prověřit, zda je tento způsob založení vhodný i pro masivní cihelnou stavbu a o kolik je tento nový způsob založení nákladnější oproti založení objektu na klasické základové pasy s podkladovou železobetonovou deskou.

Nebylo potřebné řešit průchodky přes betonové zakládací pasy. V případě klasického zakládání jsou ležaté rozvody provedeny těsně pod základovou deskou. Na našem vzorovém domě byly vedeny ještě pod vrstvou (40-50cm) pěnového skla. Tuto skutečnost uvádím proto, že někde by mohl nastat problém s napojením např. na uliční kanalizační řad a zachovat předepsaný spád.

Vytyčovací body byly přeneseny na stavební lavičky. Začátkem měsíce května byla provedena skrývka ornice a cca 22m3 ornice bylo odvezeno na skládku do Dolního Bukovska vzdálenost cca 25km.

Vzhledem ke skutečnosti, že výstavbu pasivního domu provádí společnost HELUZ, byl vybírán materiál na hrubou stavbu z výrobkového katalogu této společnosti.

To byl základní rozdíl od běžně povolovaných staveb, kdy si stavebník staví rodinný dům na svém pozemku, neboť námi vybraný pozemek byl zahrnut v plánu Revitalizace a rekonstrukce areálu výstaviště.

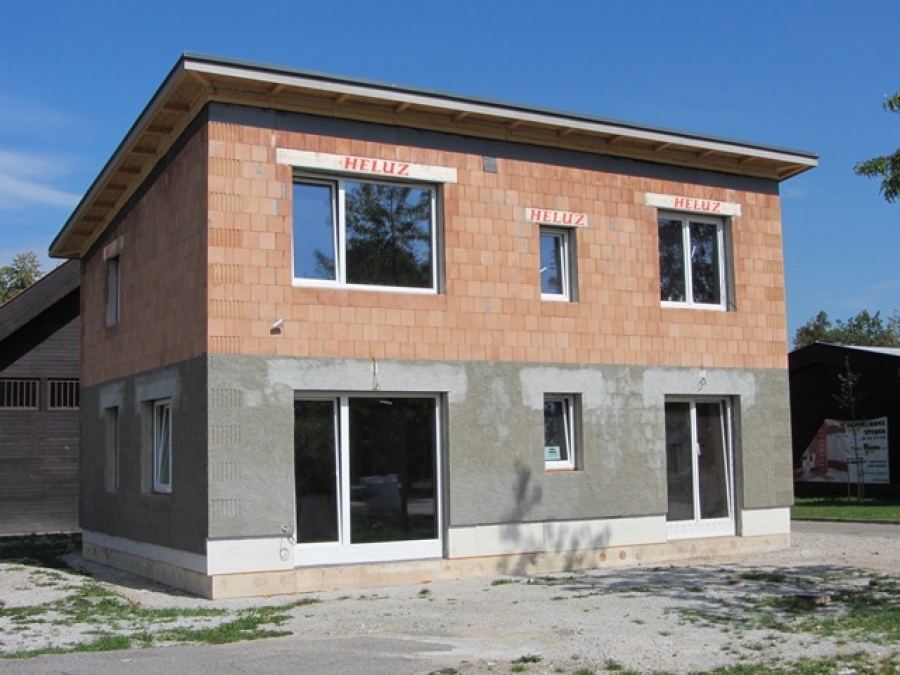

Jak již bylo řečeno, projekt řešil využití nových cihelných bloků s integrovanou tepelnou izolací HELUZ FAMILY 2in1 tzn. obvodové stěny domu  budou navrženy z jednovrstvého zdiva, což u pasivních staveb není běžné. Dům má  splnit požadavky  TNI 73 0329 - Zjednodušené výpočtové hodnocení a klasifikace obytných budov s velmi nízkou potřebou tepla na vytápění - Rodinné domy.

Kde postavit pasivní dům, aby ho pokud možno každý viděl,  tzn. byl snadno dostupný všem potencionálním zájemcům z celé ČR. Nabízely se dvě lokality v Praze a jedna lokalita v Brně, kde jsou nebo se připravují centra vzorových domů. Byli jsme tlačeni časem a vzorová centra vznikají pomalu, nebo byl problém se domluvit na společném řešení.  Variantou bylo koupit pozemek blízko dálnice D1 u Humpolce a postavit vzorový dům zde, ale najednou vše bylo jinak.

Za posledních cca 20 let se z obyčejné cihly vyvinul cihelný blok s úplně jinými tepelněizolačními parametry, jako reakce na požadavky a normy pro snížení spotřeby energie v budovách. V současné době je v prodeji již čtvrtá generace cihelných bloků, které jsou vyplněny polystyrenem a představují vrchol ve stavebních materiálech pro obvodové zdivo. Máme tedy cihelný blok pro obvodové zdivo, ale dá se tento nejoblíbenější a nejžádanější materiál použít pro stavění pasivních domů ve spojení s dalšími materiály a hlavně technologiemi?
