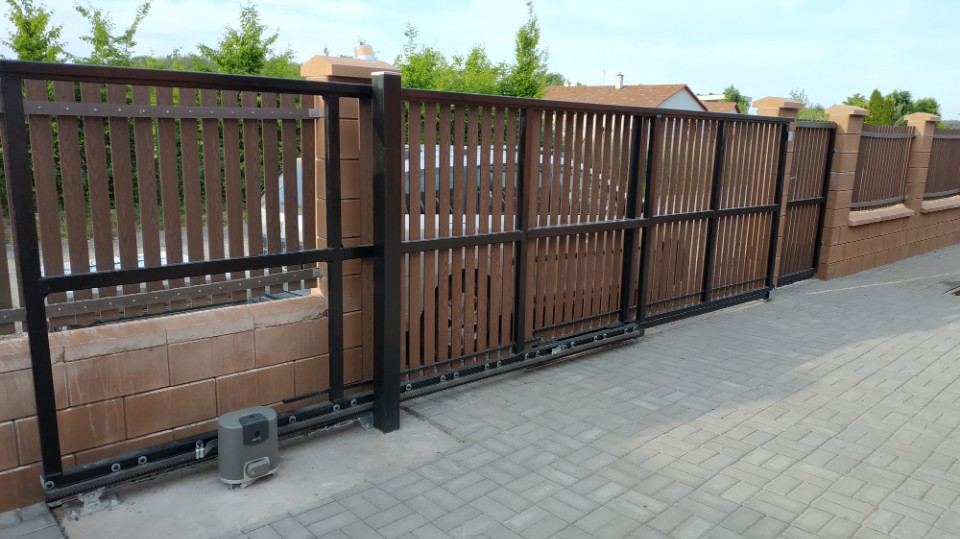

Pojezdová brána a branka, aneb železné dobrodružství

V tomto příspěvku vám popíšeme naši zkušenost a kus řemeslné svépomocné práce, kterou jsme odvedli na naší pojezdové bráně a brance. Než jsme se pustili do našeho železného dobrodružství, tak jsme se snažili oslovit regionální firmy s požadavkem na zhotovení pojezdové samonosné brány. Pro nedostatečný prostor pro odsuv brány stranou jsme byli limitováni rozměrem. Možná, že by tento nedostatečný prostor šel řešit dodatečným závažím na zasouvanou stranu, ale my jsme tento problém nakonec vyřešili použitím systému teleskopické brány. Pojezdový teleskopický mechanismus je dražší, ale umožní vám bránu zasunout do daleko menšího prostoru, neboť brána je složena ze dvou částí, které se zasunou za sebe. Výhodou tohoto provedení je i rychlost otevření/zavření brány.  Na naši poptávku nám nakonec s tímto provedením zaslala cenovou nabídku jen jediná firma. Bohužel cena byla nad naše očekávání (více než 90.000,- Kč), ale větší problém byl v použití jednoduchého RTS motoru, který nešel zapojit do plánovaného systému chytré domácnosti. Na dotaz, zda nejde jejich nabízený motor nahradit motorem od Somfy s io funkcí, tak nám odpověděli, že tento typ neznají, což nás dost překvapilo. No nic, po spočítání potřebného železného materiálu, včetně teleskopického posuvu, motoru a dalších komponent brány nakonec padlo odvážné rozhodnutí, že se do stavby pojezdové brány pustíme svépomocí.

Jízda s jekly

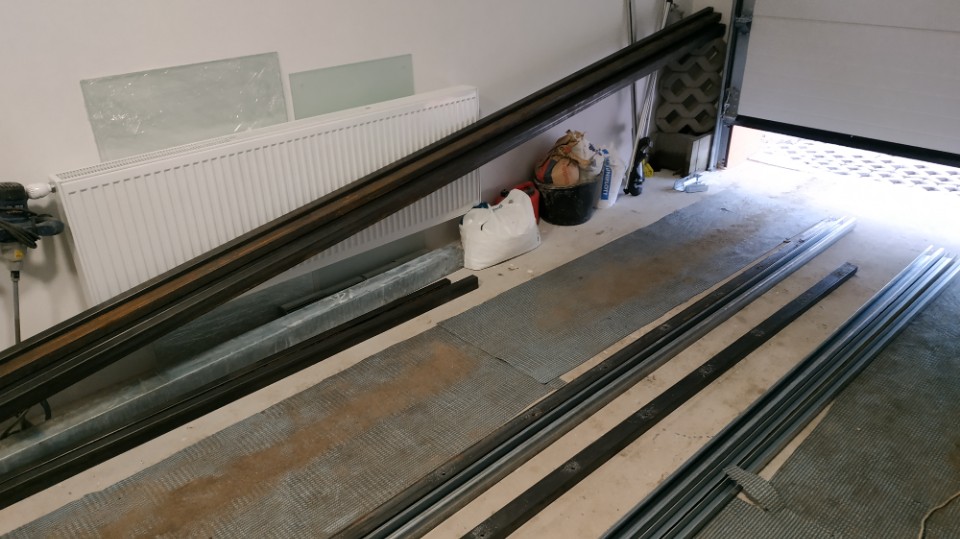

Velice dobrodružnou výpravu jsme podnikli z důvodu finančních úspor za dopravu do cca 50km vzdálených Pardubic, kde jsme měli objednané šestimetrové obdélníkové jekly 60x40mm tloušťky 3mm. Jelikož jsme si trasu naplánovali dopředu a věděli jsme, že nás na cestě nepotká mnoho zatáček, tak jsme se pro odvoz vypravili naším kombíkem s malým přívěsným vozíkem. Skladníci na nás při vydávání objednaného materiálu koukali trochu překvapeně, kam že ty dlouhé jekly chceme uložit, ale když viděli, jak jsme se s tím popasovali, tak nakonec uznale pokyvovali.

Základ jízdy s takto naloženými jekly, které vedly z kufru kombíku, přes vozík s více než metrovým přesahem za něj bylo, nezatáčet v ostrých poloměrech a do zatáček najíždět jako s návěsem. S pootevřeným kufrem a naraženými kulichy jsme se vydali zpět k domovu. Hned na prvním kulaťáku jsme si naše předpoklady ověřili, že fungují  i v praxi. Jekly se v kufru kombíku při zatáčení volně pohybovaly a dle potřeby vybočovaly ze strany na stranu. Vše naštěstí s rezervou, která byla potřebná pro zatáčení. Většina cesty vedla po dálnici, takže kromě větrného zážitku a trochu omrzlých palců vše proběhlo bez problémů.

Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka

Měříme, řežeme a vaříme

Pojezdový teleskopický mechanismus nám zdarma doručila zásilková firma, kdy si řidič jen trochu stěžoval na větší hmotnost zásilky. Robustnost a kvalita zpracování pojezdového mechanismu od české firmy Cais byla ohromující.  Součástí pojezdu byly i masivní podvozky, které přijdou upevnit do betonové základny a na jednu z kolejnic. Tyto podvozky umožní snadný pohyb kolejnic pojezdu.

Součástí montážního návodu teleskopického pojezdu brány, jsou i potřebné rozměry konstrukce samotné brány, která se následně připevní ke kolejnicím.

Dobrodružně dovezené jekly jsme si rozměřili a elektrickou bruskou za pomoci řezných kotoučů nařezali na potřebné díly. Jako první před svářením jednotlivých dílů, bylo připevnění pojezdové kolejnice k jeklu za pomoci nýtovacích matic. Přiložili jsme pojezdové kolejnice k jeklům a označili si budoucí otvory, do kterých jsme po odvrtání namontovali za pomoci jednoduchého přípravku přiložené nýtovací matice. Dodanými šrouby jsme do těchto matic v jeklech připevnili kolejnice.

Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka

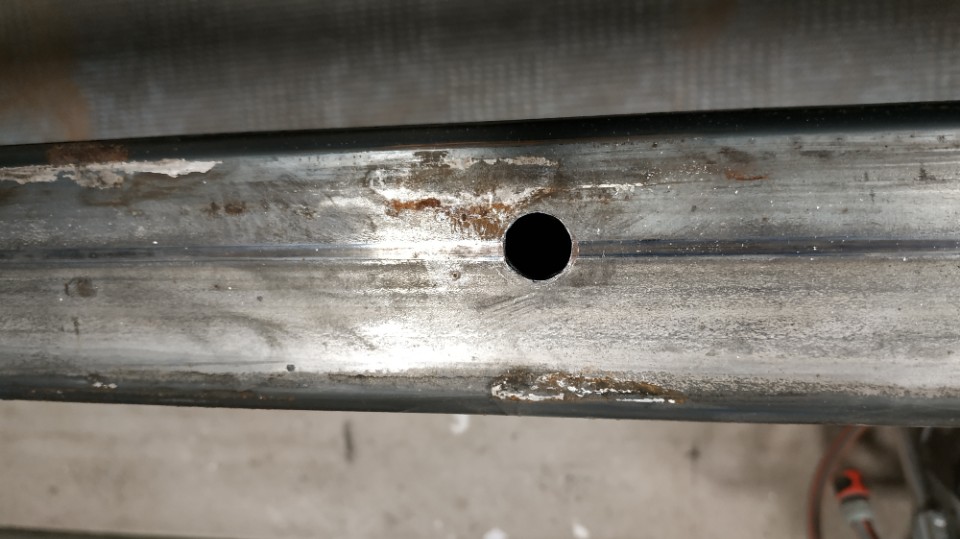

Vyvrtaný otvor
Stavba domu v pandemii - 27. pojezdová brána a branka

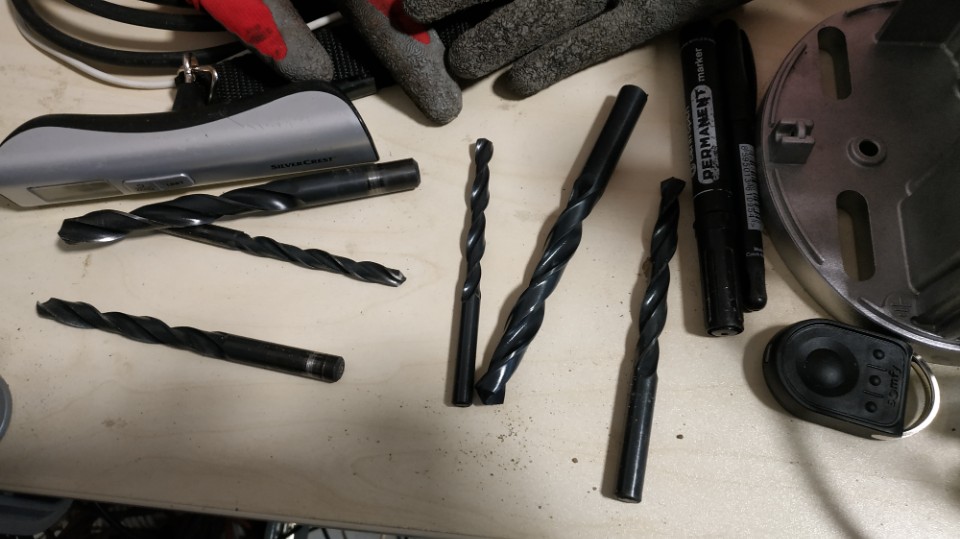

Přípravek na nýtovací matice
Stavba domu v pandemii - 27. pojezdová brána a branka

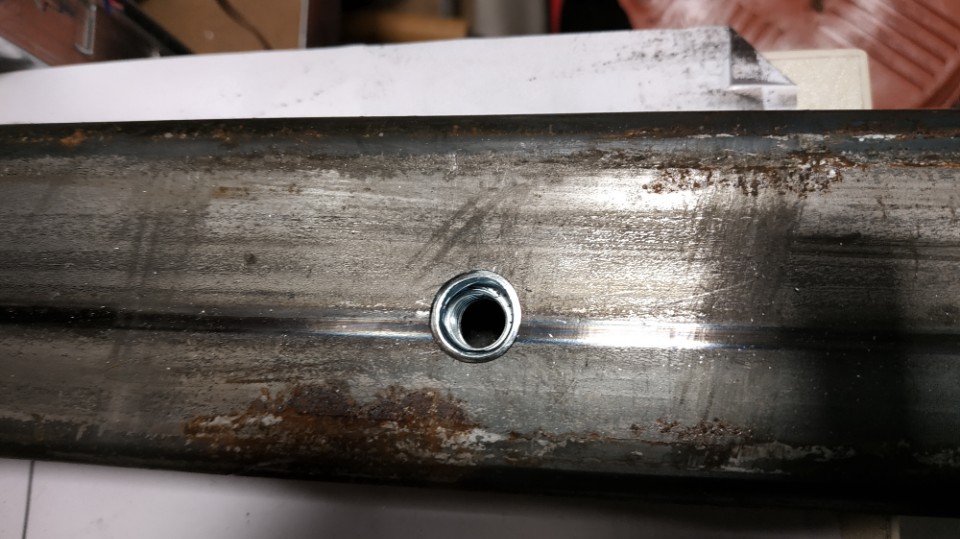

Upevněná nýtovací matice

Jak osadit nýtovací matice bez speciálního nářadí vám poradí například toto video.

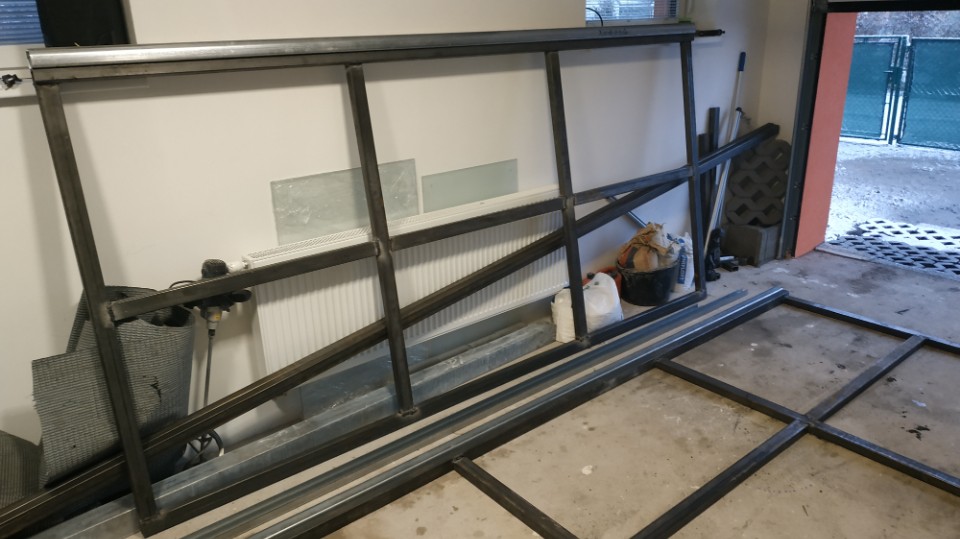

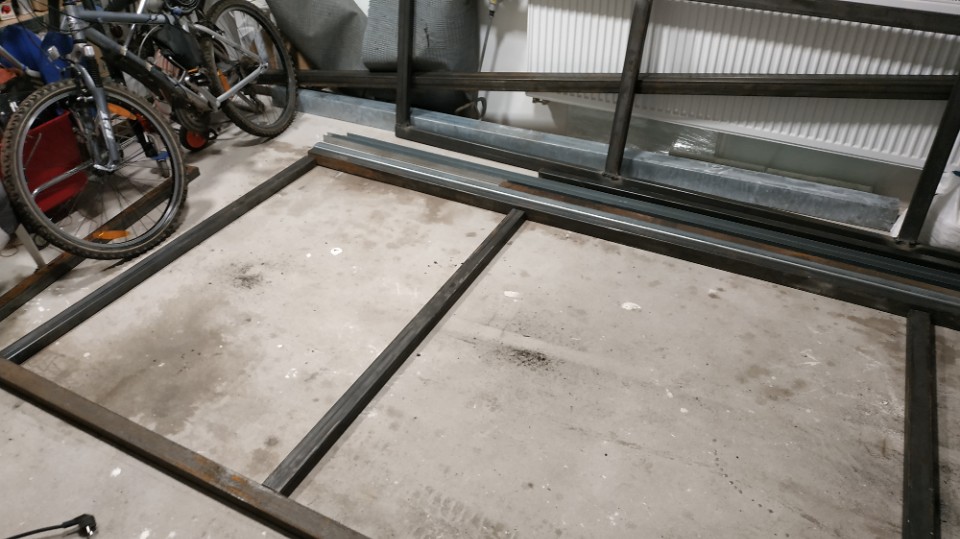

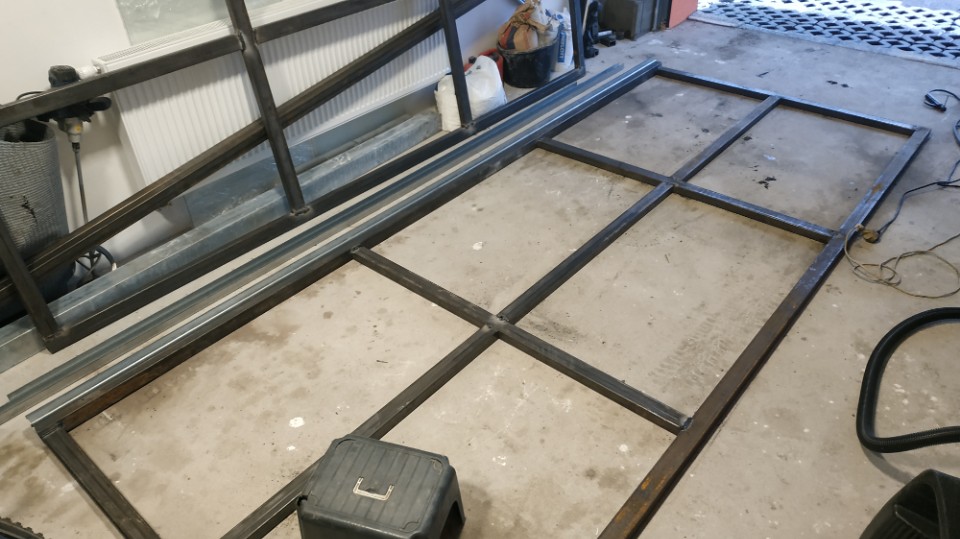

Po oprášení znalostí ze svářecího kurzu ze střední školy jsme začali následně jednotlivé díly svářet invertorovou elektrodovou svářečkou. Po svaření celých polí a nakonec i přivaření vodící kolejnice k jeklu jsme přiložili ze strany jeklu pojezdový hřeben, který bude sloužit k posuvu brány. Zase jsme si vše rozměřili a vyvrtali další otvory, do kterých opět přišli nýtovací matice. Do těchto matic přes šrouby bude následně připevněn hřeben pro posuv.

Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka

Skládačka, aneb jak to funguje

Trochu jsme se zapotili, než jsme pochopili systém teleskopického posuvu, ale při složení systému dle návodu nám vše došlo a obdivovali jsme jednoduchost provedení. Jako první bylo dle návodu přesně upevnit podvozky do betonové základny. K jejich upevnění jsme použili navrtání šroubovacích rozevíracích kotev do betonu, kdy maticemi jsme přitáhli tyto dva podvozky pevně k zemi. Další dva podvozky jsme přišroubovali k nosné kolejnici. Na pevně připevněný podvozek jsme nasunuli jedno z polí brány. Do podvozku na tomto poli jsme zasunuli druhý díl. Dále stačilo do kolejnice prvního dílu připevnit otočná kolečka, ve kterých vede ocelové lanko, které je připevněno k podvozku na základně a tvoří tak smyčku. K tomuto lanku je následně přichycen druhý díl brány, který je při pohybu ozubeným hřebenem tímto taky současně posouván. Na hřebenový posuv jsme připevnili dorazy pro motor. Upevnili na zabetonovaný sloupek držák na vodící kolejnici na vrchu pole a nasadili ji na něj.

Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka

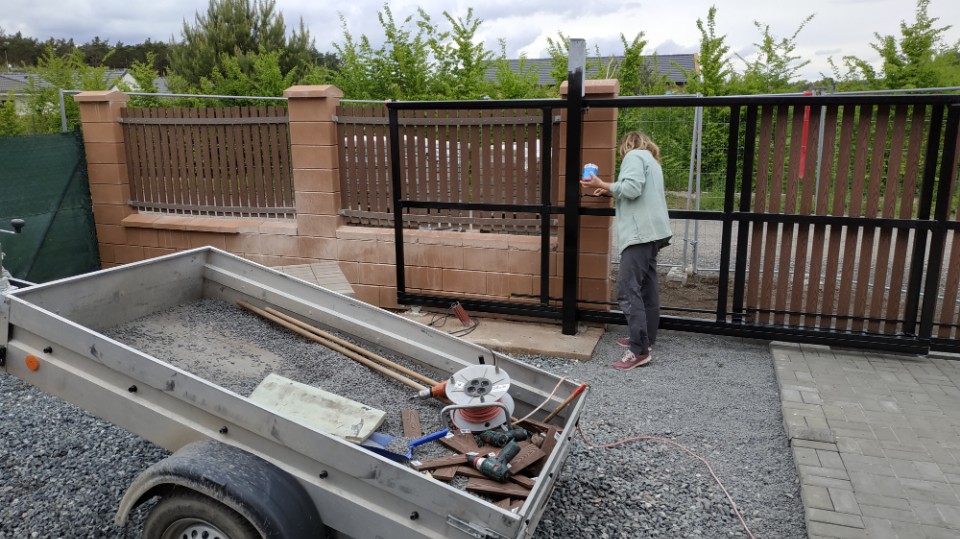

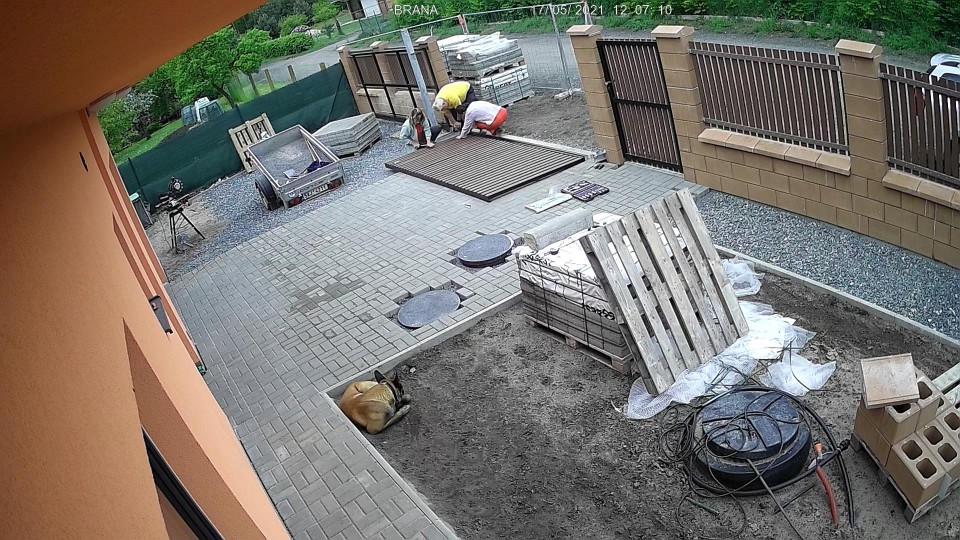

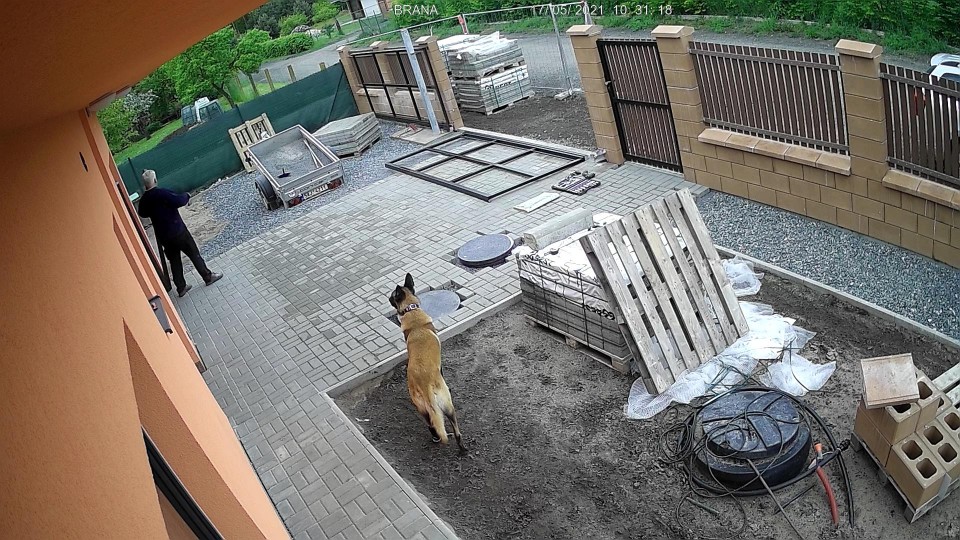

Manipulace se svařenými poli už byla o něco složitější, neboť každé  jednotlivé pole nabralo na své váze, kdy po nátěru kvalitní barvou na kov Zinorex a připevnění dřevoplastových plotovek jsme se dostali na konečnou váhu na 150kg jednoho pole.

Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka

Motor a elektrické zapojení

Pro pohon pojezdové teleskopické brány jsme objednali chytrý motor Somfy Elixo 500 3S io. Tento motor je kvalitní, silný (zátěž do 500kg) a rozumí si se systémem Tahoma, který nám ovládá garážová vrata, venkovní žaluzie, či chytrý zámek o čemž jsme psali v tomto příspěvku.

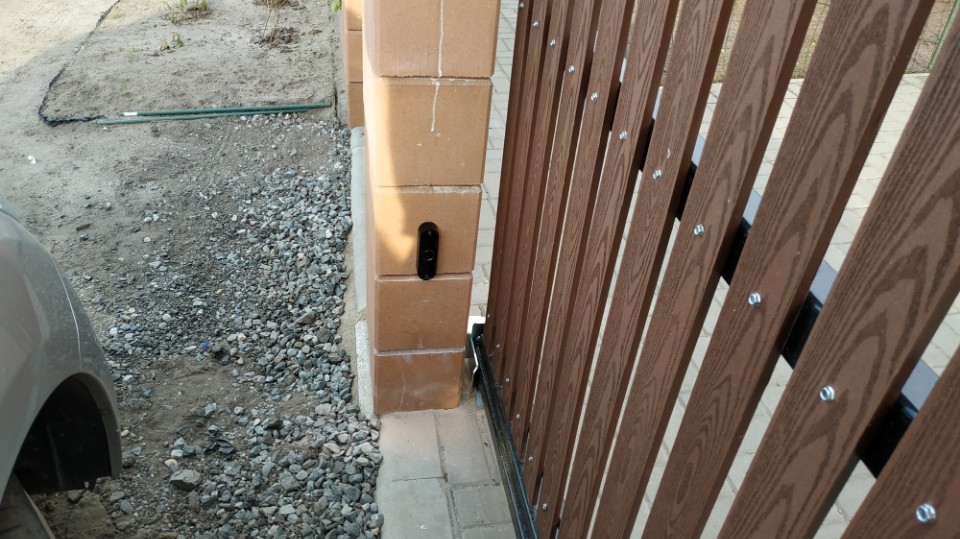

Pohonnou jednotku jsme usadili na připravené kotvy v betonové základně a propojili připravenou kabeláž. Zapojení jednotlivých kabelů bylo díky manuálu jednoduché. Kabely jsme měli označené a tak jsme věděli, který patří k jaké fotobuňce a jaký patří pro osvětlení majáku s anténou. Po připojení napájecího kabelu, jsme mohli začít s programováním motoru.

Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka

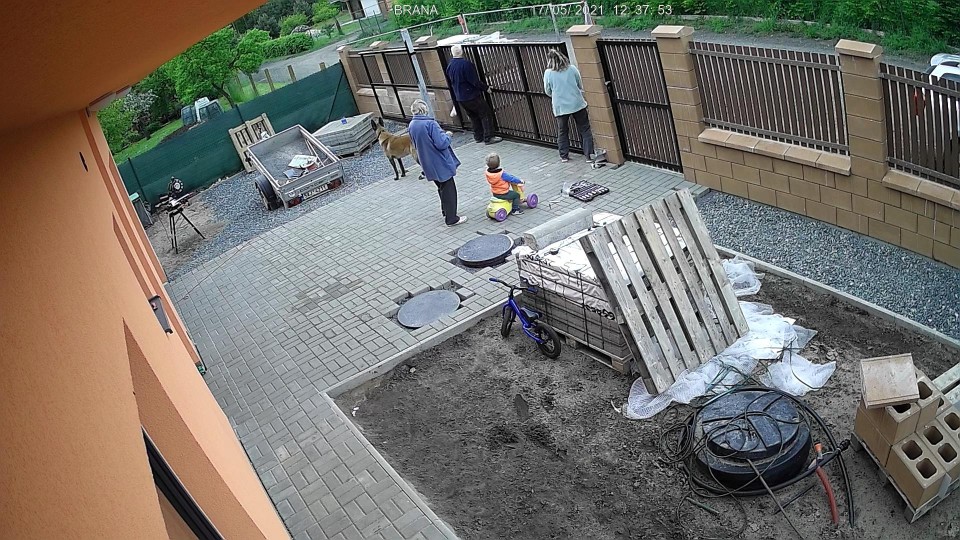

Programování motoru a dálkových ovladačů dle manuálu výrobce bylo už jen třešničkou na dortu. Nejprve stačilo, aby si motor při dvojitém otevření a zavření osahal koncové polohy (dorazy) brány a následně již mohl provádět manipulaci automaticky. V nastavení motoru si můžete navolit požadované funkce, které má brána plnit. V menu motoru si můžete zvolit co má brána dělat při detekci překážky na fotobuňkách, jakou rychlostí se má otevírat/zavírat. Citlivost na překážku při otevírání/zavírání. Rozsah otevření brány pro pěší, či funkci automatického zavření po určité časové prodlevě apod. Pohonná jednotka je napájena z domovního rozvaděče 220V, přičemž samotný motor je poháněn 24V napájením a je vybaven záložním zdrojem, který v případě výpadku proudu umožní ještě několikrát otevření/zavření brány.

Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka

Bylo pro nás velikou úlevou, že jsme tuto náročnou svépomocnou operaci zvládli a pojezdová brána funguje, tak jak má a jak jsme si představovali, přičemž si myslíme, že se nám povedla i po estetické stránce. Na druhou stranu musím uznat, že uspořené peníze jsme si tímto řádně odpracovali.

Výroba branky

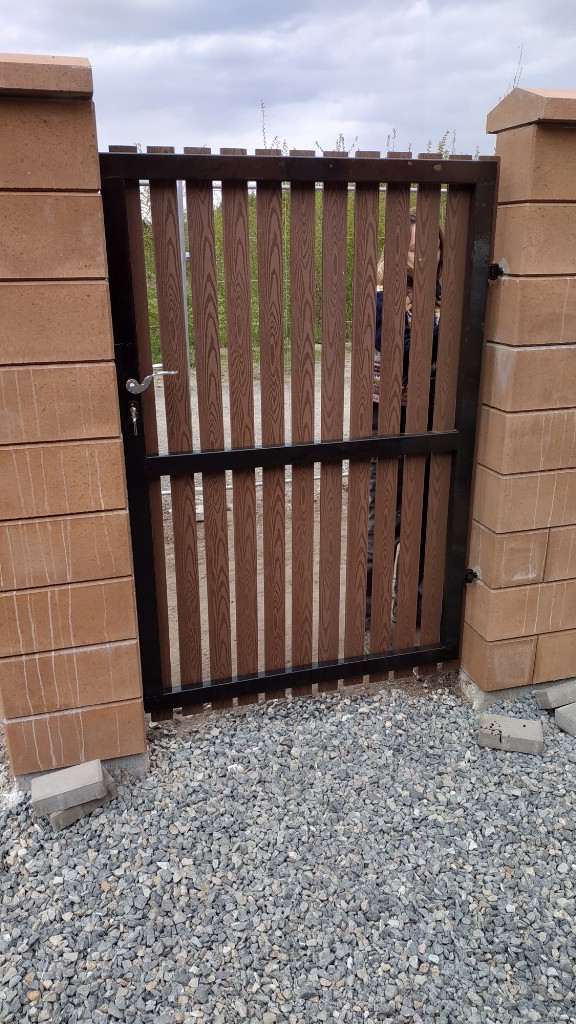

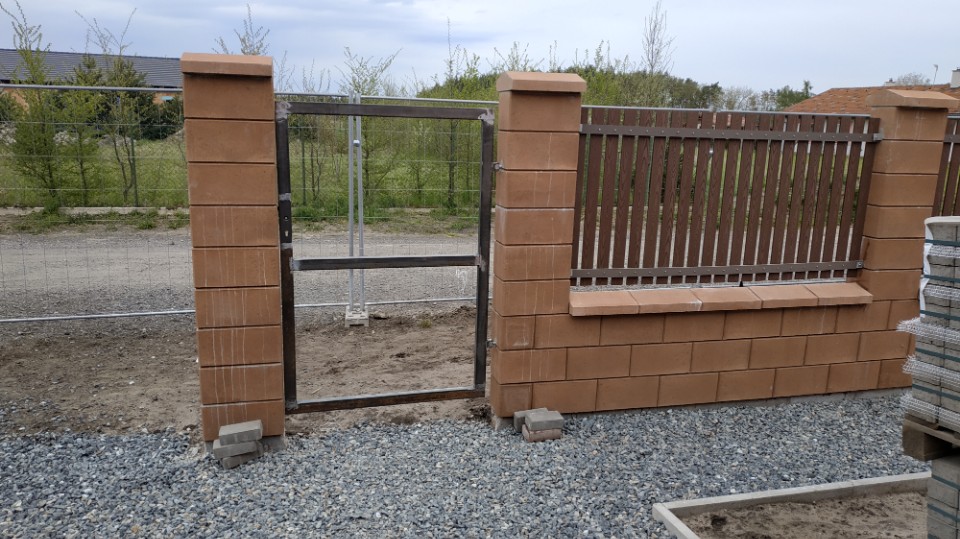

Výroba branky oproti pojezdové bráně už byla hračkou. Z jeklů jsme opět svařili jednoduchou konstrukci branky, tak aby nám přesně pasovala do prostoru mezi betonové tvarovky. Jako zámkový mechanismus jsme do jeklu navařili zámkovou krabici, do které stačí osadit jen zámek s vložkou a klikou.

Stavba domu v pandemii - 27. pojezdová brána a branka

Celou konstrukci stačilo potom navařit k zazděným pantům. Po natření barvou a připevnění plotovek jsme do sloupku přivrtali protikus zámku. Po zkompletování čelního oplocení s pojezdovou bránou a brankou nám zbývalo už jen odstranit provizorní stavební oplocení.

Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka
Stavba domu v pandemii - 27. pojezdová brána a branka

V příštím příspěvku budeme pokračovat naším svépomocným položením obrubníků a zámkové dlažby.

Náklady

Název položky Cena

kamenný koberec na základnu

800 Kč

betonová základna a vodící sloupek

2 500 Kč

barva+plotovky

3 500 Kč

jekly, zátky, zámek, panty

9 900 Kč

motor a ovládání brány + hřeben

13 200 Kč

teleskopický posuv pro bránu

25 000 Kč

Celkem 54 900 Kč

ig815grum 27. 7. 2022 14:40:19

Doporučuji hledat slevy na akční kódy produktů, abyste ušetřili peníze https://promo-codes.cz/slevove-kody/olivie

Honza S. 4. 4. 2022 10:23:05

Zdravím, Vypadá to moc pěkně. Během května plánujeme něco podobného, akorát si vrata necháme svařit u známého (svářet jsem zkoušel jednou a byla to celkem čuňárna :D).

Akorát jsem se chtěl zeptat na pár věcí, které mi vrtají hlavou:
V jakém místě toho betonového základu mám udělat přípravu na elektro (vzdálenost od vnitřní strany plotu)? Mám obavy abych to neudělal mimo budoucí motor, protože pak už se to bude blbě předělávat.
Jaká všechna elektro příprava je potřeba. Aktuálně mám vyvedené napájení z baráku. Předpokládám, že je ještě potřeba nachystat dvoulinku k fotobuňce a pro maják. Ještě něco je potřeba?
Jaká je mezera od toho zákl. betonu k spodní straně brány (kótu jsem návodu nenašel)? Ptám se z důvodu, protože silnice vede podélně do svahu a brána bude v nižším místě (zásadní převýšení to není). Základ tak budu muset možná zabetonovat trochu výše, abych na druhé straně nedrhnul o zem. Zároveň, ale nechci, aby mi tam vznikla zbytečně velká mezera.

Jinak teleskopický posuv budeme mít od stejného výrobce.

Moc děkuji za pomoc.
Honza S.

Drakovci

Drakovci 4. 4. 2022 12:21:16

Sváření chce sice trochu praxi, ale v případě sváření takhle jednoduché jeklové konstrukce se není tolik čeho bát. :-)
Přípravu elektřiny (napájení) jsme odhadli podle umístění podvozků dle PDF plánu. Důležité je vést kabely a kopoflexku kolmo vzhůru, aby si ji člověk nechtěně neprovrtal při upevňování základny motoru kotevními rozpěrnými šrouby.
Při natahování dvoulinek jsme zapomněli, že k jedné fotobuňce vedou dvě dvoulinky (čtyřlinka), neboť motor fotobuňkami provádí autotest (ověřuje funkčnost fotobuněk). Zapojeny jsou bez autotestu pouze v režimu BUS a jejich funkci ověřuje buď náš pes, nebo my. :-).
Pak už jenom napájecí kabel (dvoulinka) do majáku a koaxiál k anténě v majáku.
Napájení máme vyvedeno přibližně viz. obrázek. ;-)

Drakovci

Drakovci 4. 4. 2022 12:34:20

My moc prostoru pod bránou nemáme, ale v zimě to bylo bez problému. Základnu bych přizpůsobil potřebě terénu, přičemž není problém podložit ukotvené podvozky do betonu, například dodatečnou kovovou deskou, nebo v případě větší mezery navařit dodatečnou páskovinu z boku kolejnice. ;-)

Honza S. 5. 4. 2022 7:18:03

Moc děkuji za rychlou reakci. Mně se právě líbí malá mezera, kterou máte pod bránou. Máme totiž menšího psa a byl bych nerad kdyby si mezerou pod bránou sám vyrazil na procházku.

Jinak můžu se ještě zeptat k motoru. Líbí se mi kompatibilita s chytrou domácností (máme venkovní žaluzie také s motory Somfy a tahomu plánuji v budoucnu). Ovládání brány pak probíhá pouze z telefonu v aplikaci Tahoma? Je možné mít třeba ještě v každém autě jedno dálkové ovládání? Ještě by se mi líbilo samostatné manuální tlačítko umístěné někde za dveřmi domu.

Drakovci

Drakovci 5. 4. 2022 7:30:27

O ovládání brány (chytré domácnosti) jsme vše psali v tomto příspěvku. ;-)
https://www.svepomoci.cz/clanek/10421-stavba-domu-v-pandemii-25-chytra-domacnost
Vlastní zkušenost je, že z 90% používáme ovladače, protože je to nejrychlejší. Čas od času použijeme i telefon, abychom se ujistili, že je vše funkční pro potřebu použití v nouzi, např. při požáru. ;-)
Systém Somfy - Tahoma je sice dražší, ale funguje bez problémů, což máme ověřeno už téměř 1,5 ročním používáním. :-)

Michal 12. 3. 2022 17:26:29

Pěkné, ty plotovky to je dřevo nebo kompozit (pokud ano odkud) ?

Drakovci

Drakovci 12. 3. 2022 18:29:46

Jsou to dřevoplastové plotovka od Gutty. 😉
Článek o plotu a o nich. https://www.svepomoci.cz/clanek/10459-stavba-domu-v-pandemii-26-celni-oploceni-z-betonovych-tvarovek

zdenda111 11. 3. 2022 14:19:15

Mohu se zeptat, jak vysokou tu bránu máte? V návodu jsem našel informaci, že maximální výška je 1,6m. Podle obrázků mi ta vaše přijde vyšší. Chci také stavět bránu a potřeboval bych výšku cca 1,8m.

Drakovci

Drakovci 11. 3. 2022 16:54:44

I s kolejnicí má na výšku 165cm, samotná jeklová konstrukce má 155cm, takže spíš to zkresluje. Na betonových tvarovkách vidíte skutečnou výšku 180cm, kdy jich je 9 na sobě. 😉
Těch 180cm bych se nebál, protože je uchycena ve vodící kolejnici. Důležité je podle mě dodržet celkovou hmotnost, popř. ji pořádně zavětrovat,aby se nekroutila. Z těch jeklů, co to máme my, je to opravdu bytelná konstrukce. 😉

Drakovci

Drakovci 11. 3. 2022 16:57:44

Nebo udělat vyšší sokl základny a tím ji dostanete výš. Mezera pod bránou bude vyšší. 😉

adam 8. 3. 2022 13:37:39

Moc pěkné, nechcete přijet to udělat i u mě? :) Aktuálně dělám plot (druhým rokem), něco do toho vzlezlo. Nevím zda si troufnu na posuvnou bránu s pořádným základem.

Drakovci

Drakovci 8. 3. 2022 17:39:09

Kdepak jedna zkušenost stačila, teď už jen radím jako pan Lorenc. :-)
Držím palce k úspěšnému dokončení. ;-)
