Rekuperační jednotku jsme vybírali již v jednom z předchozích článků. Nyní je na řadě instalace rozvodů rekuperačního potrubí. Podle projektové dokumentace lze bez problémů zvládnout tuto realizaci svépomocí a odborného technika si pozvat až na zapojení rekuperační jednotky.

Do domu, který stavíme v rámci projektu Svépomocí ŽIVĚ, jsme vybrali k větrání a úspoře tepla rekuperační jednotku Sentinel Kinetic B plus od společnosti Regulus. Tomu, jak správně vybrat rekuperační jednotku, jsme se věnovali v předchozím článku. Rozvody rekuperace povedeme v podlaze nad obytným podlažím a vyústění rekuperace provedeme otvorem ve stropní konstrukci. Rekuperace pro 1.NP má své rozvody v podlaze 2.NP a rozvody pro 2.NP jsou opět o patro výše, tedy na půdě.

Čtyřhranné plastové potrubí

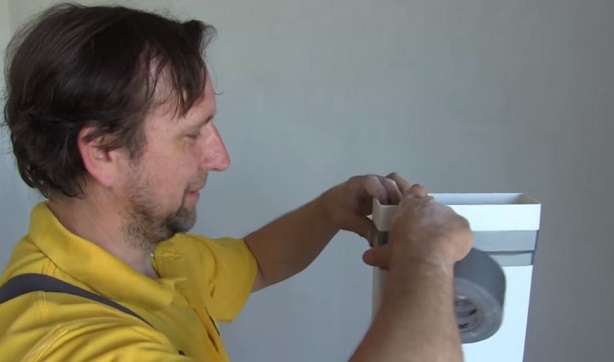

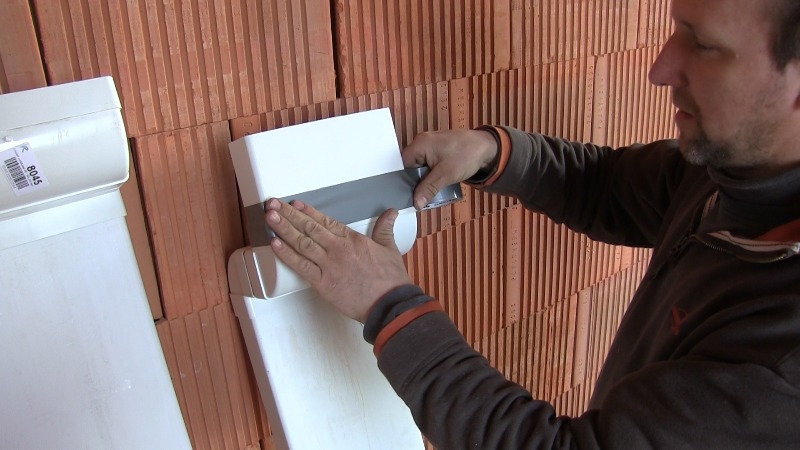

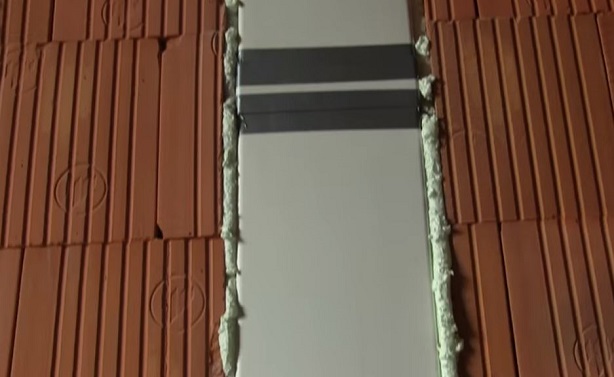

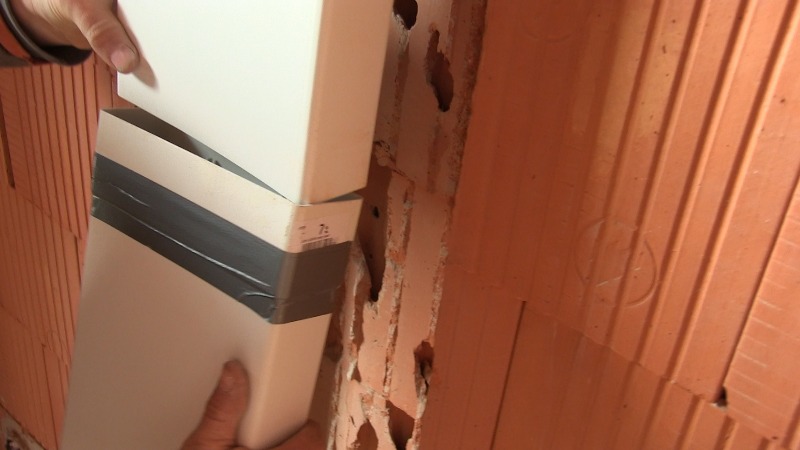

Propojení rozvodů mezi jednotlivými patry jsme vyřešili pomocí čtyřhranného plastového potrubí o rozměru 60 x 200 mm, jež je vedeno v obvodové stěně. Spojování potrubí se provádí pomocí čtyřhranných nátrubků a všechny spoje je nutné zaizolovat páskou. Zbývající prostor v drážce ve stěně s rozvody rekuperace dokonale vypěníme nízko expanzní pěnou, aby zde při následném provádění Blower-door testu nedocházelo k netěsnostem.

Instalace rozvodů rekuperace
Reklama

Do všech stropních otvorů připravených na rekuperaci jsme již před prováděním omítek umístili kruhové plastové potrubí o průměru 125 mm.

Zapojení a přelepení

Před zapojením potrubí doporučuji nejprve v celém domě připravit potrubí takzvaně nanečisto. Kabely na podlaze umisťujeme vždy tak, aby vedly nad rekuperačním potrubím. Jakmile máme rozvody nanečisto připraveny, můžeme se vrhnout do spojování a přelepování spojů izolační páskou.

Instalace rozvodů rekuperace
Reklama

Parotěsná fólie a zapojení v půdním prostoru

V půdním prostoru musíme instalovat parotěsnou fólii. Aby nedošlo k jejímu poškození, rozhodli jsme se předem položit na podlahu netkanou textilii FILTEK. Tu jsme připravili ještě před položením rozvodů. Následuje rozmístění hadic nanečisto. Hadice zapojujeme tak, aby na vyústění rekuperace ve stropní konstrukci byla napojena hliníková tepelně izolační hadice. Za ní je pak škrticí klapka, na kterou z druhé strany opět připevníme hliníkovou hadici a následně spojíme pomocí 90° odbočky k páteřnímu rozvodu vzduchu.

Instalace rozvodů rekuperace

Hadice přelepte nerezovou páskou

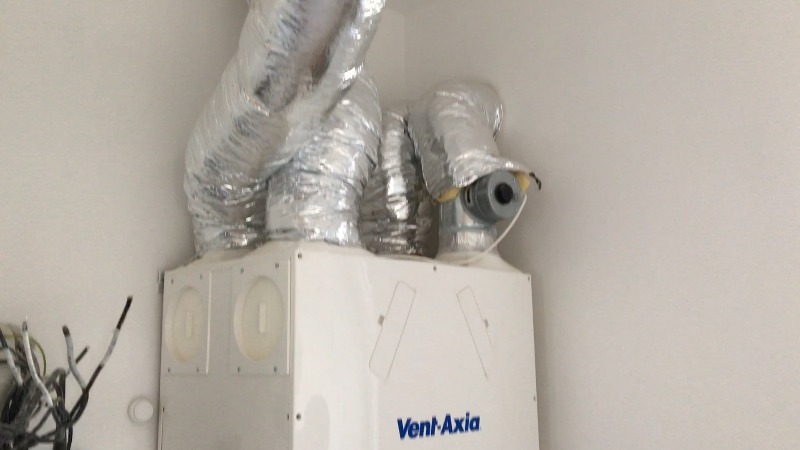

Všechny spoje opatříme hliníkovou rychloupínací nerezovou páskou s rychloupínací sponou a vnější obaly hadic přelepíme hliníkovou páskou REGULUS. Na závěr jsme hliníkové hadice napojili na stoupačku z plastového čtyřhranného potrubí a vše bylo připraveno na finální připojení rekuperační jednotky Sentinel Kinetic B plus od společnosti Regulus.
