Rozměření, aneb kde bude všude elektrika?

Další demoliční proces v rámci výstavby domu po vodoinstalatérech přijde s potřebou rozvést po celém domě elektronistalace.

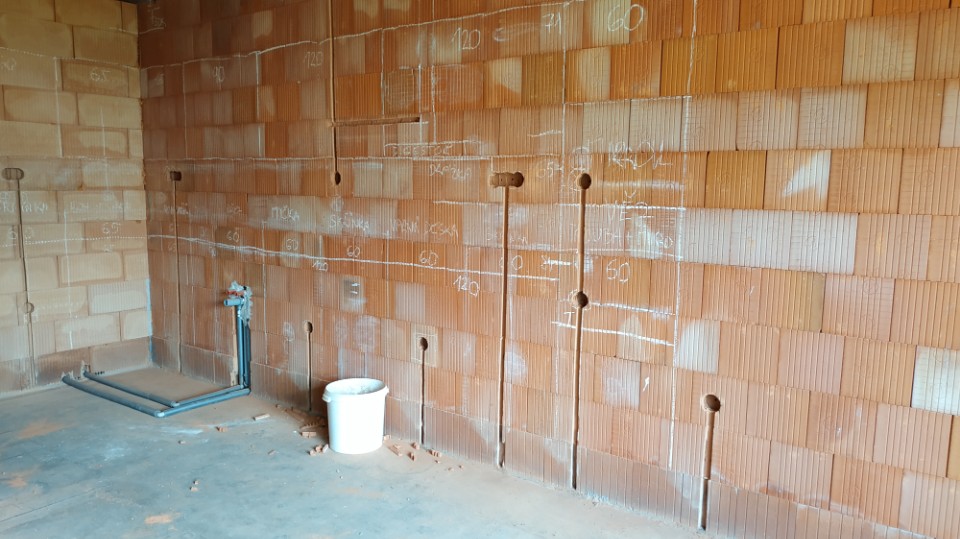

Na začátku dalších bouracích prací bylo pro nás důležité nakreslit si na zeď všechny budoucí zásuvky, vypínače a jističe. Proti projektu máte možnost si dodatečně připravit jiné zásuvky, protože těch v domě není nikdy dost. U elektroinstalací je důležité nezapomenout na vedení anténních a datových kabelů, které jsou nataženy v chráničkách.

Stavba domu v pandemii - 8. elektrorozvody

Drážkování, sekání, vrtání a bourání

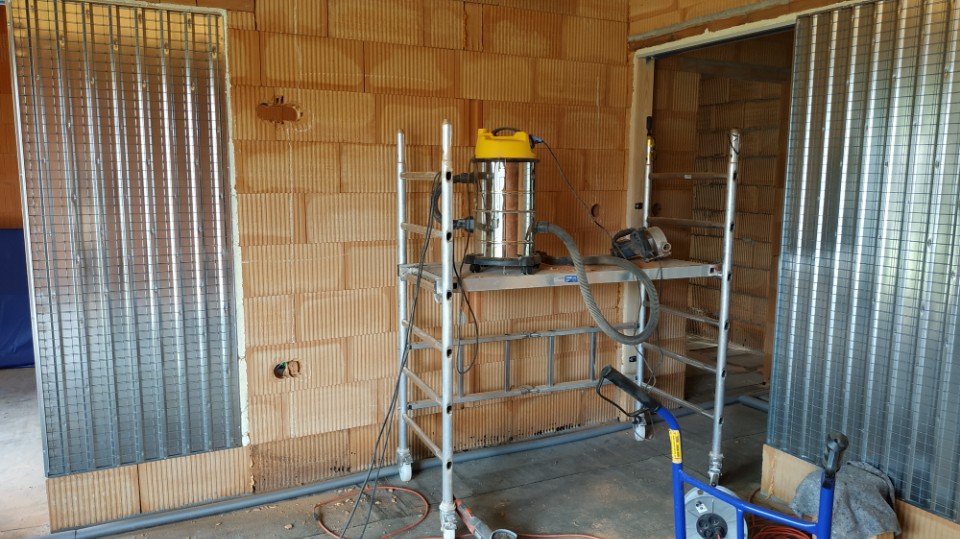

Po rozměření a dodržení potřebných normovaných vzdáleností jsme se vrhli na drážkování. Na řezání drážek jsme použili dvoukotoučovou drážkovačku, kterou jsme po provedení práce ještě výhodně prodali v bazaru, což nás vyšlo levněji, než její zapůjčení. Tato drážkovačka šla připnout na průmyslový vysavač, takže prašnost byla minimální, což se u dořezů rozbruskou nedalo říct.

Stavba domu v pandemii - 8. elektrorozvody

Vyřezané drážky šly díky příčkám z Porothermu jednoduše vylamovat přiloženým vylamovacím páčidlem. Kde se nedalo dostat drážkovačkou (dořezy u země a v koutech), tak nastoupila rozbruska s diamantovým kotoučem.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

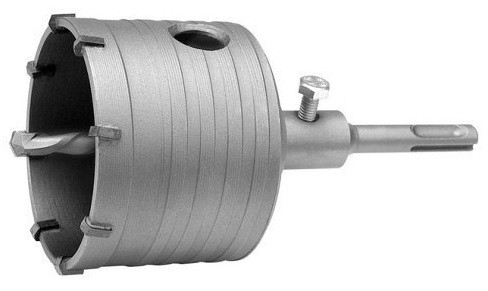

Pro vyvrtání otvorů elektroinstalačních krabic jsme použili pneumatické vrtací kladivo s vrtací korunkou. Vyvrtání těchto děr je z celé elektro přípravy asi to nejlehčí.

Stavba domu v pandemii - 8. elektrorozvody

Pneumatické kladivo jsme použili při rozšíření kabelových drážek a pro vytvoření prostoru pro jističové skříně, které budeme mít dvě. Jedna bude v zádveří (hlavní jistič, světla, zásuvky) a druhá v technické místnosti (tepelné čerpadlo, zásuvky technická místnost, kuchyně a budoucí venkovní připojení pergoly, případně bazénu).

Napojení domu z elektroměrného sloupku

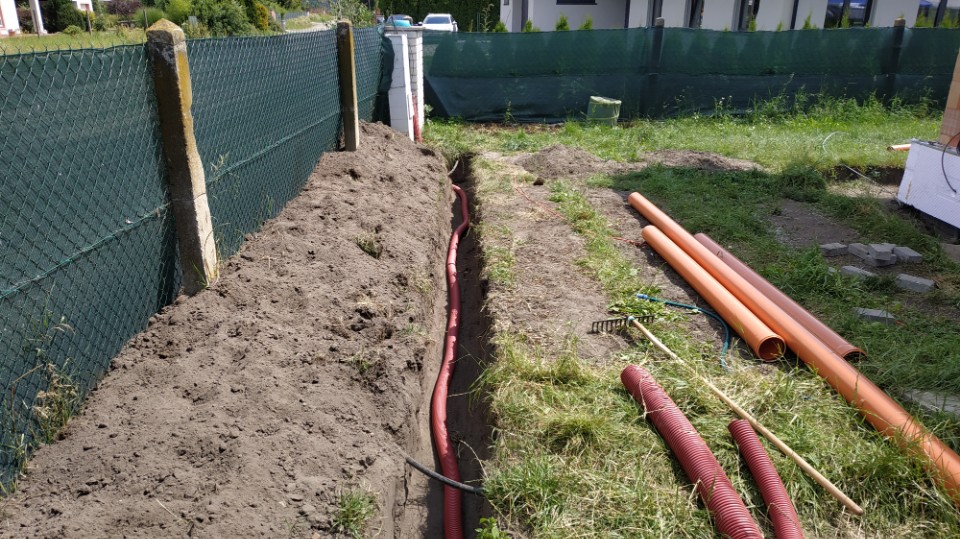

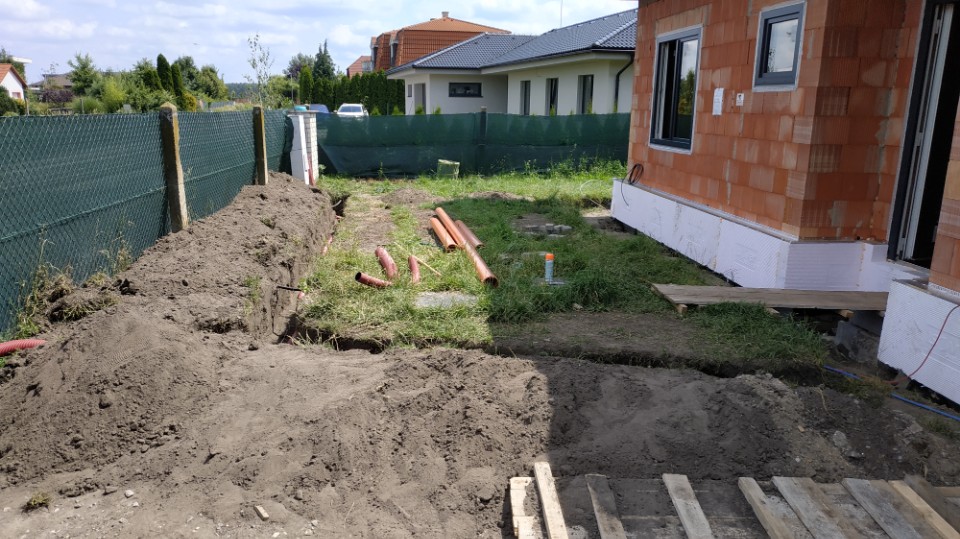

Pro připojení domu k elektrorozvodné síti jsme museli vzít do ruky lopaty a prokopat si výkop od domu k elektroměrnému sloupku. S namáhavými kopacími a také zateplovacími pracemi nám pomohl ochotný švagr, který se rozhodl strávit část své dovolené na naší stavbě, což jsme po večerech spláchli chlazeným pivkem.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

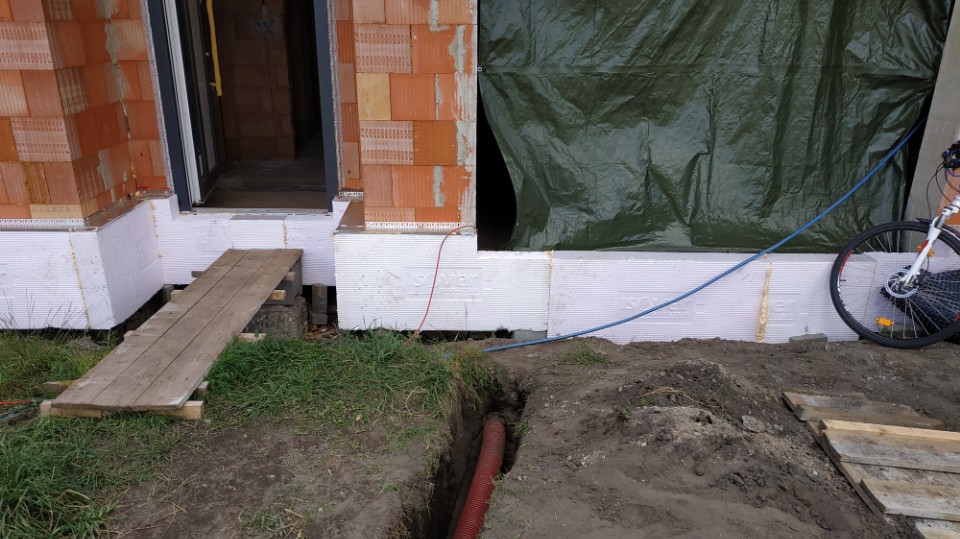

Do připraveného výkopu jsme natáhli kopoflexové potrubí, ve kterém byl uložený kabel, který byl připraveným kopoflexovým prostupem vyveden do domu k jističové skříni v zádveří.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

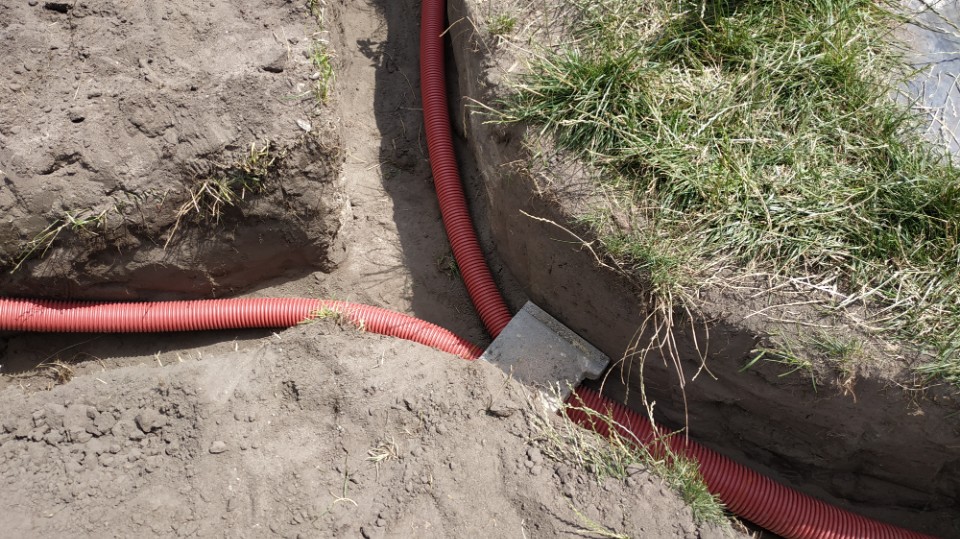

Při výkopu bylo nutné vyřešit i odbočku k budoucímu pohonu elektrické posuvné brány.

Stavba domu v pandemii - 8. elektrorozvody

Veškerou vykopanou inženýrskou síť a zároveň vnitřní elektroinstalaci je důležité si vyfotit a zadokumentovat, protože po zakrytí zeminou a omítkou se lépe zorientujete, kde co je a v případě prodeje domu, můžete předat novému majiteli.

Stavba domu v pandemii - 8. elektrorozvody

Elektrikář ze vsi

Skvělým pomocníkem se stal náš osvědčený šikovný elektrikář ze vsi, který ochotně přijel na stavbu téměř kdykoliv, kdy bylo potřeba.

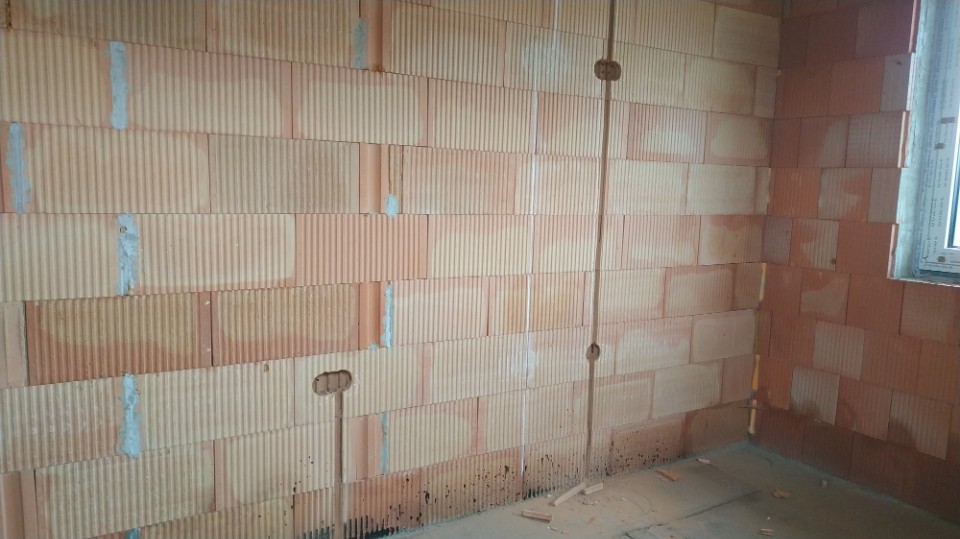

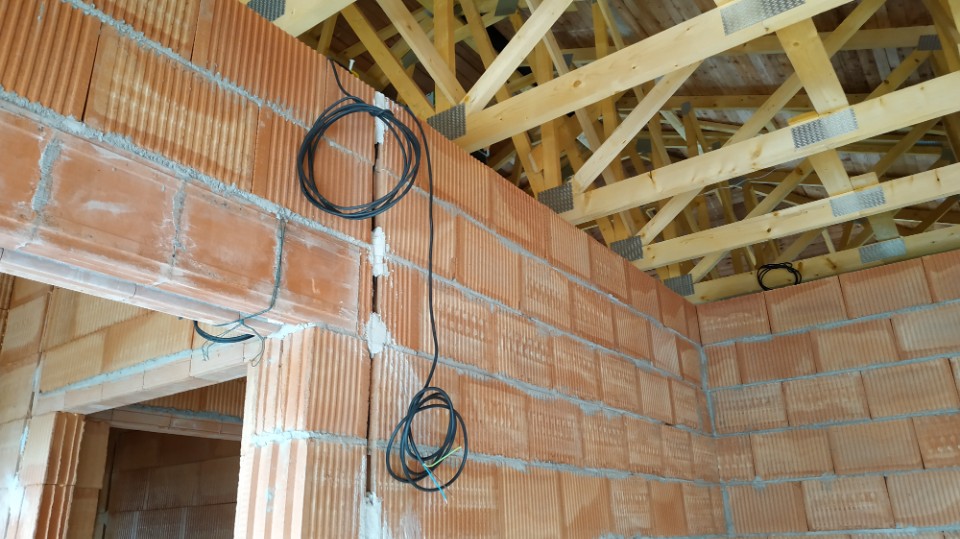

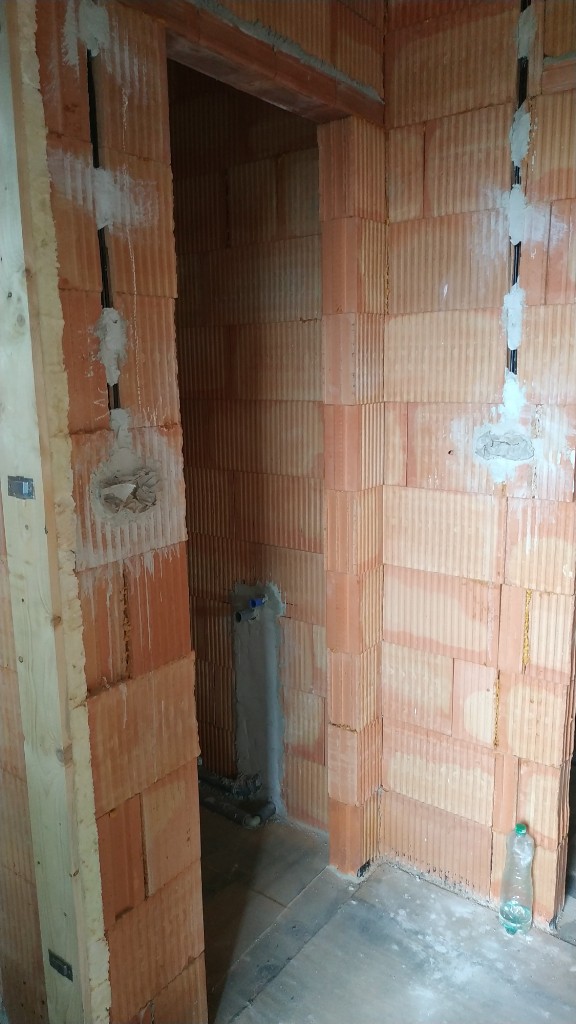

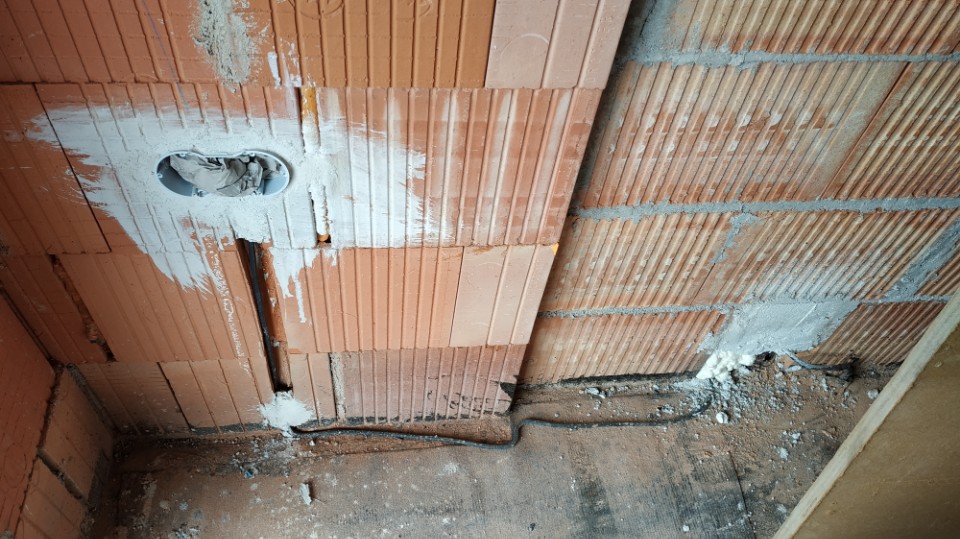

Po vysekání drážek a vyvrtání otvorů do sádroštukové malty usadil podomítkové elektroinstalační krabice pro vypínače a zásuvky. Tyto usazoval s cca 0,5 cm přesahem, neboť v domě bude strojní sádrová omítka. Dále si natahal potřebné kabely pro osvětlení (1,5 mm) a pro zásuvky (2,5 mm), kde to bylo možné po zemi podél vodovodního potrubí, popřípadě v koutech. Natažené kabely a chráničky pro budoucí anténní kabely byly zafixovány v příčkách sádroštukovou maltou. Kabely, ležící na zemi, jsme před prováděním omítek přikryli zbytky pásů z hydroizolační lepenky, aby nedošlo k jejich poškození.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

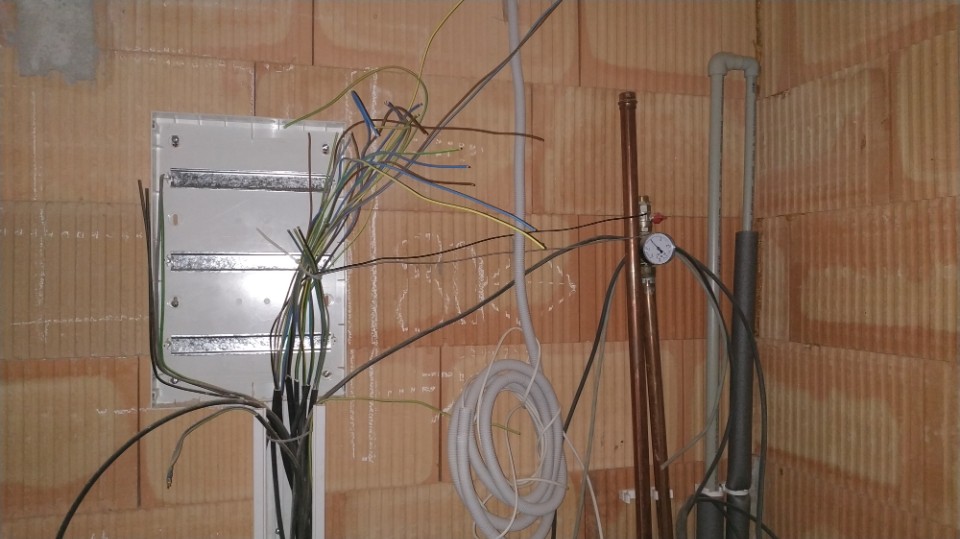

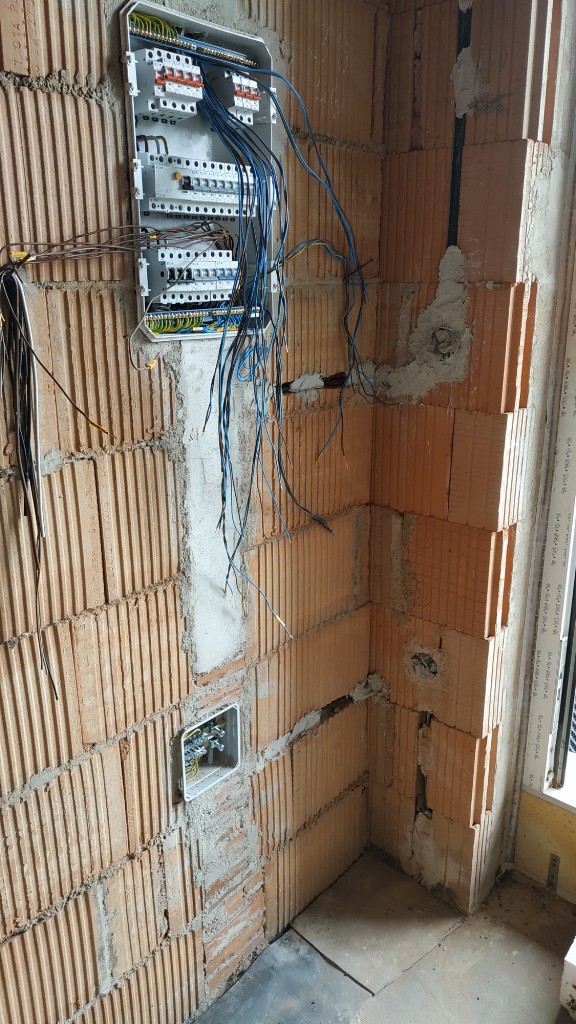

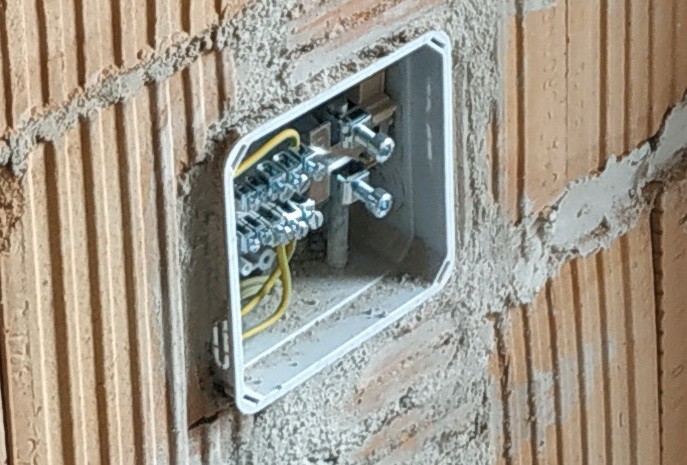

Elektrikář usadil jističové skříně a předpřipravil si připojení kabelů a jističů. Pod jističovou skříní usadil krabici, kam byl vyveden zemnící drát ze základových pásů a připravil si uzemnění pro elektroinstalaci.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

Garáž a kuchyně, aneb zásuvek není nikdy dost

Zvláštní pozornost jsme věnovali garáži a kuchyni, kde umístění zásuvek a vypínačů musí plnit funkci nejen dostatečného pokrytí připojených spotřebičů, ale zejména u kuchyně, která bude součástí obývacího pokoje, tak i estetickou stránku.

V garáži jsme zásuvky umístili do vyšší úrovně, neboť zde bude dílenský ponk, takže připojení elektrického nářadí by mělo být co nejsnazší a praktické. V garáži jsme si nechali udělat zásuvku na 380V a zásuvku za budoucími garážovými vraty.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

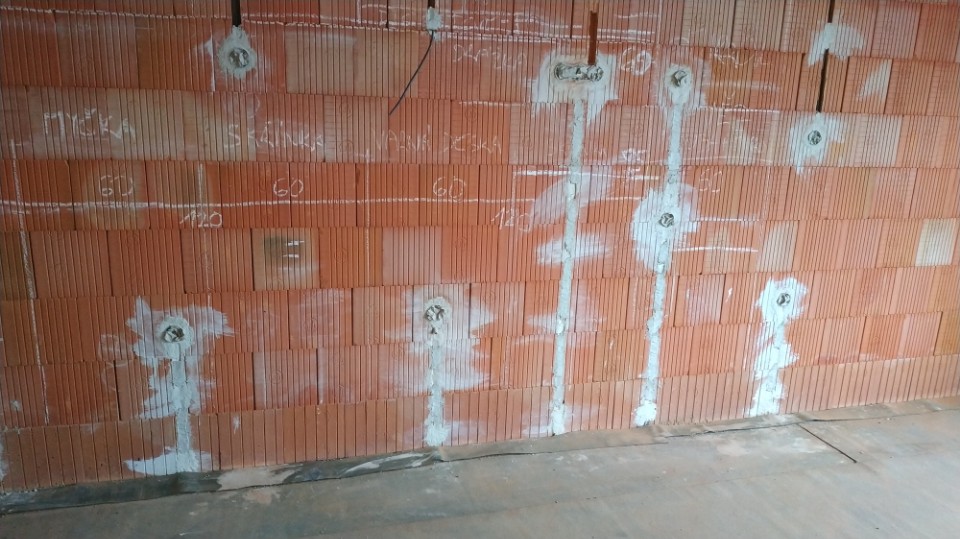

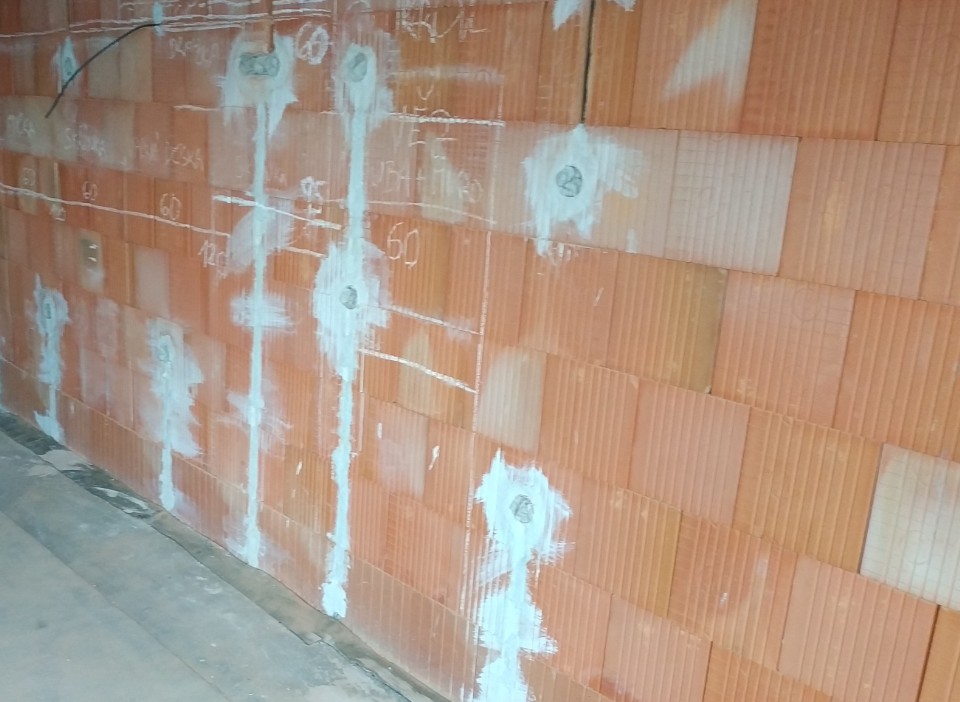

V budoucí kuchyni máme zásuvky rozmístěné tak, aby byly nejen funkční pro spotřebiče na pracovní desce, ale i pro budoucí vestavěné spotřebiče, jako myčka, varná deska, mikrovlnnka, trouba, digestoř, či lednice.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

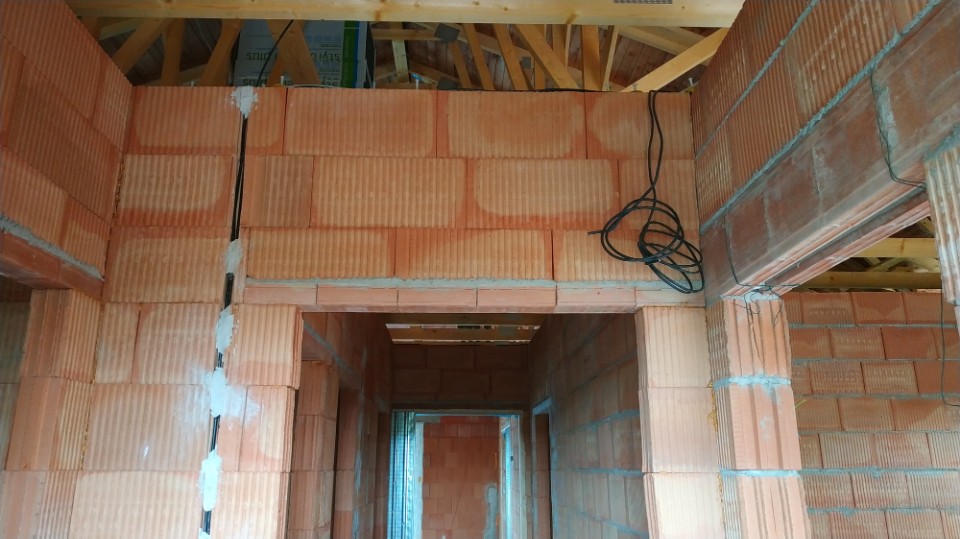

Kabely pro osvětlení byly stočeny do připravených smyček, které budou později připojeny k zapuštěnému led osvětlení v sádrokartonových stropech.

V obývacím pokoji jsme si připravili elektrické napájení pro budoucí lokální rekuperační jednotku, o které se zmíníme později při osazování spotřebičů.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

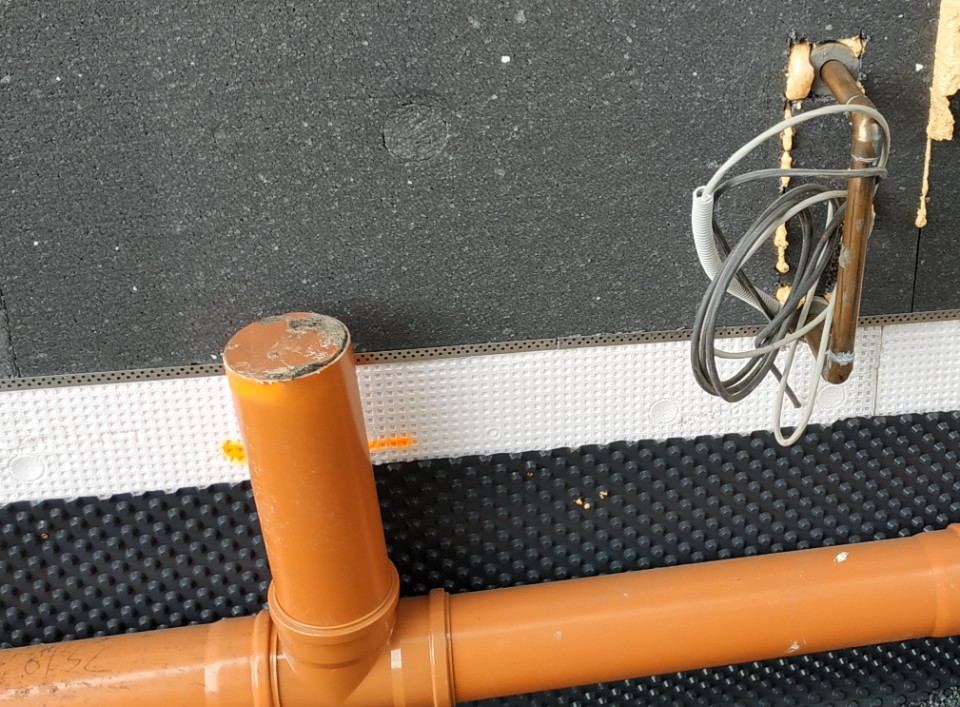

V rámci elektroinstalace pro venkovní vyvedení, jsme si připravili napájecí a ovládací kabel se stíněním pro venkovní jednotku tepelného čerpadla, dále napájení kalového čerpadla v odpadní jímce, které bude mít samostatnou elektrorozvodnou jističovou skříň.

Stavba domu v pandemii - 8. elektrorozvody

Zásuvky pro budoucí terasu s pergolou jsme vyřešili přípravou elektro krabice do zateplení. Tato krabice byla přivrtána hmoždinkami do zdi a následně zabudována do zateplení domu. Tato krabice se dá jednoduchým způsobem (odříznutím části tubusu) zkrátit na požadovanou budoucí tloušťku zateplení s omítkou.

Stavba domu v pandemii - 8. elektrorozvody
Stavba domu v pandemii - 8. elektrorozvody

Příprava elektrokrabic před omítáním

Pokud si nechcete zahrát nechtěnou hru s hledáním elektrokrabic po provedení omítek, tak doporučujeme do osazených krabic natlačit novinový papír. Omítka v těchto místech zůstane delší dobu vlhčí, takže prokreslené kolečko vám napoví, kde se nachází.

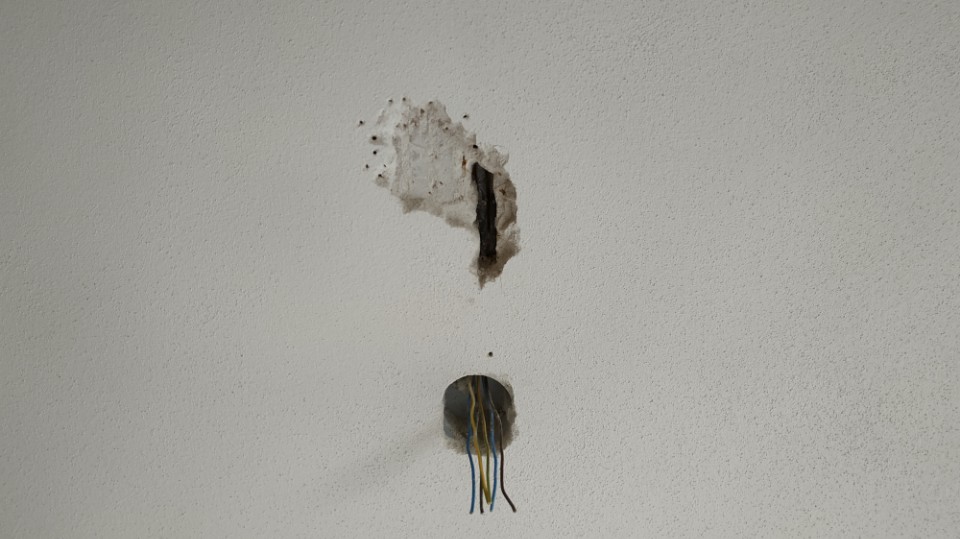

V našem případě po aplikaci strojních omítek zapomněli zedníci včas očistit některé krabice od sádrové omítky. Takto zazděné krabice jsme za pomoci fotografií a ostrého hřebíku nakonec úspěšně vypátrali. Bohužel v rámci pátrání se nám jedna krabice schovala více, neboť jsme zapomněli, že je o jednu řadu cihel níže, kde bude v budoucnu vypínač pro osvětlení jídelního stolu. :-) Omítka šla naštěstí snadno opravit.

Stavba domu v pandemii - 8. elektrorozvody

V dalším pokračování se s vámi podělíme o přípravu na venkovní žaluzie s instalací purenitových boxů s ostěním a naše svépomocné zateplení domu, jak soklu perimetrickým polystyrenem, tak fasádním šedým (grafitovým) polystyrenem.

Náklady

Název položky Cena

Kompletní elekrorozvody, zásuvek a vypínačů + revize

94 000 Kč

Celkem 94 000 Kč
