Jak vyrobit teplovzdušný panel

Jak vyrobit teplovzdušný panel
Hans
Hans
21. 3. 2020
Inspirace
8 komentářů
Jak ohřát a odvlhčit místnost za nulové náklady? Tahle otázka mi pořád vrtala hlavou. Zkoušel jsem si v hlavě namodelovat různé varianty s fotovoltaickým panelem, ale výsledek byl vždy neuspokojivý.

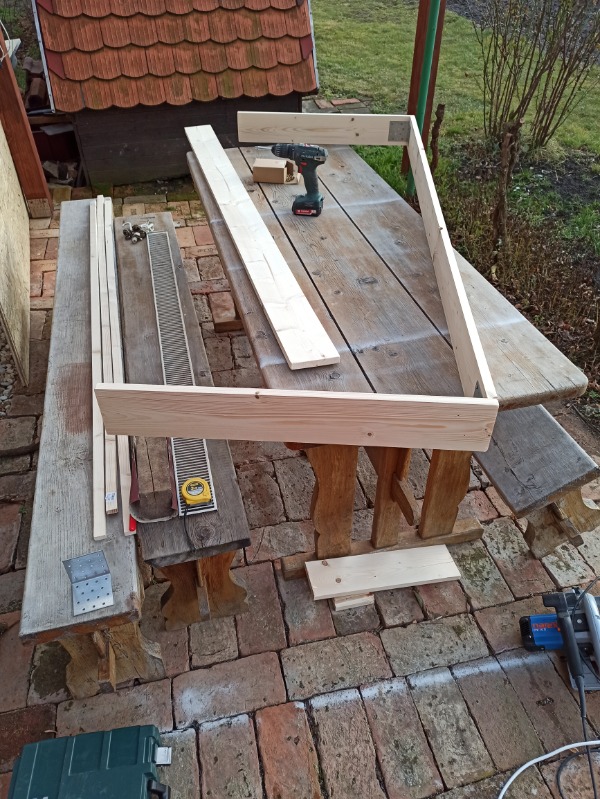

Jednoho večera jsem po pár pivech otevřel youtube a postupně jsem se proklikal až na teplovzdušné panely. Po zhlédnutí asi 20 videí mi to začalo dávat smysl a bylo rozhodnuto.  Zadní strana objektu je na jih a vzhledem k lokalitě na jižní Moravě je slunečního svitu na rozdávání. Změřil jsem si, jak velký panel se mi na zadní stěnu vejde a skončil jsem u rozměru cca 900 x 1800 mm. Největší oříšek byl vnitřek panelu. Na internetu najdete téměř vše, od plechovek, přes síťovinu až po profilované plechy. Chtěl jsem se dostat na minimální náklady a zároveň na konstrukci strávit co nejméně času. Hliníkové flexi roury o průměru 80 mm se zdály být ideálním řešením.  Rám je tvořen hoblovanými prkny 20 x 120 mm, které jsou v rozích spojeny úhelníky.

Jak vyrobit teplovzdušný panel

Záda jsou ze slabé OSB desky přitlučené hřebíčky do prken.

Jak vyrobit teplovzdušný panel

Vnitřek jsem vyložil polystyrenem přilepeným obyčejným silikonem.

Jak vyrobit teplovzdušný panel

Jelikož polystyren na slunci rychle degraduje a tento bordel by se následně dostával do místnosti, vše jsem zakryl obyčejnou černou zahradnickou folií, která je zastrkána v rozích za polystyrenem. Z důvodu váhy a izolace jsem na zakrytí panelu použil dutinkový polykarbonát 4 mm.

Jak vyrobit teplovzdušný panel

Roury jsem koupil v délce 3 m, ale zde se ukázal první problém. Po natažení jsem se dostal maximálně na 2,5 m, takže po nařezání jsou roury v panelu trochu kratší.

Jak vyrobit teplovzdušný panel

Sání a výstup je vyřešen dírami o průměru 120 mm.  Chvilku mi trvalo vymyslet regulaci ventilátoru. Nakonec jsem zvolil fotovoltaický článek 4,2 W, 1 2V s regulací z Aliexpressu. Dává to 5 V, což je na počítačový ventilátor 120 x 120 mm plně dostačující.

Jak vyrobit teplovzdušný panel

Funguje to naprosto spolehlivě: svití slunce - ventilátor se točí. Nesvítí slunce - ventilátor se netočí. :)  První test proběhl těsně před západem slunce a dopadl dobře. Vstup byl 8 °C a 55% vlhkost. Pod mrakem zvedal panel teplotu přibližně o 5 °C. Za mírného svitu už se svedla teplota skoro o 20 °C a výrazně klesla vlhkost. Druhý den už slunce svítilo naplno a výsledky se konečně dostavily. Z panelu šlo stabilních 55 °C a vlhkost byla do 10 %. Ventilátor by měl dávat objem okolo 50 m3

  • Dvě prkna - 300 Kč
  • OSB deska - 180 Kč
  • Polystyren - 100 Kč
  • Černá folie - 75 Kč
  • Polykarbonát - 450 Kč
  • Hliníkové potrubí - 500 Kč.
  • Fotovoltaický panel, regulace a ventilátor - 250 Kč
  • Vzduchotechnické roury a mřížky - 300 Kč
  • Černý spray - 100 Kč.

Náklady

Název položky Cena

Kompletní panel

2 300 Kč

Celkem 2 300 Kč

Galerie

Jiri57 29. 1. 2021 21:14:34

Podle fotek jsou flexi roury v panelu jen přichycené, takže nasávaný vzduch se průběžně ohřívá jak na černém povrchu, tak i vnitřkem rour. Tohle řešení vyzkouším i na svém panelu. Mám totiž na vstupu i výstupu přepážky, takže vzduch se ohřívá jen vnitřkem. Zisk mám i tak OK, za dobrých podmínek i +40*C, jenže jižní stranu mám dost stíněnou protějším barákem. Tímto mám oba panely na slunci jen několik hodin denně. Výkon navíc by se hodil. Mám možnost přidat ještě jeden panel. Ten už bych osadil podle výše uvedeného.

Jiri57 26. 1. 2021 17:22:13

Zdravím. Velmi dobře zpracovaný článek + fotky. A určitě výborné řešení. Na nepodsklepeném RD mám už 2 teplovzdušné panely (každý s plochou 1 m²) a výrazně odstraňují vnitřní vlhkost. V obou jsou ventilátory ARCTIC 120. Na provětrání domku temperovaným vzduchem to stačí. A podle měření jsou hodnoty srovnatelné jako u kupovaných panelů. Jenže jen za zlomek ceny.

Hans

Hans 2. 4. 2020 7:50:24

Nový poznatek. Regulator je zbytečný :) Mam napojené na přímo dva panely a zatím to vypada na nejlepší variantu. Jinak VIN je vstup z panelu a S je výstup ven bez regulace. Měl jsem ventilátor zapojený přes usb, ale na 5V to nebylo ideální.

venda 30. 3. 2020 7:15:05

děkuji za odkazy...ještě malá otázka ...na regulátoru je vstup VIN +\- ? a výstup S +\- ?

Hans

Hans 27. 3. 2020 10:20:15

Moje myšlenka byla založena na jednoduchosti.
Pokud bych použil Arduino + moduly, musel bych řešit trvalé napájení, případně větší fotovoltaický panel a baterie a stabilizovaný výstup.

Včera jsem zapojil dva panely paralelně a ventilátor připojil na přímo. Funguje to výborně a reguluje se to celé samo :)

petrhrt 26. 3. 2020 12:30:47

Ahoj, rád bych tohle taky zrealizoval, ale bohužel nemám dostatek času. Ale pokud mohu doporučit, tak bych využil k řízení ESP8266 + čidlo měření intenzity světla BH1750FVI + čidlo měření teploty ds18b20. Spínání ventilátoru buď přes modul s relé nebo nějaký mosfet.
Modul ESP disponuje WiFi a je možné potom s tím dále pracovat nebo si jen vytvořit stránku s naměřenými hodnotami.
Cena určitě nepřesáhne 500 Kč.

Hans

Hans 25. 3. 2020 12:06:05

Zdravím, ona je to ve výsledku naprosto banální záležitost :)
Fotovoltaický panel připojený na regulaci a z té jde napájení pro ventilátor.
Svítí- točí se, nesvítí-netočí se.
Časem asi doplním ještě jeden panel, aby se ventilátor točil rychleji, ale pak se bude točit i když nebude tolik svítit, takže asi bude třeba přidat i termo čidlo s vypínáním např. pod 20°C, ale zatím to takto funguje celkem spolehlivě, takže uvidím.
Ventilátor musí mít rozběh už od 5V a méně, na to pozo, některé se roztočí až od 7V.
Z regulátoru je vývod přímo na desce, USB jsem nevyužil.
Asi by to šlo napojit i přímo na panel bez regulace, ale to jsem zatím netestoval.

Ventilátor: https://bbcz.eu/120mm/1861-arctic-f12-120x120x25-mm-0872767002623.html?search_query=ventilator&results=379
Panel: 12V 4,2W: https://www.aliexpress.com/item/33007409007.html?spm=a2g0s.9042311.0.0.6b4a4c4dxK9yOs
Regulace: 5V: https://www.aliexpress.com/item/33037148286.html?spm=a2g0s.9042311.0.0.11ed4c4duayOoD

venda 25. 3. 2020 6:45:37

ahoj... prosím nějaký odkaz na Fotovoltaický panel, regulaci... mám v plánu si taky tohle vyrobit ale na elektroniku nejsem moc zdatný.. děkuji... vaclavanton@seznam.cz
