Ohřev vody fotovoltaikou. Po důkladném prostudování jsme se rozhodli pro ohřev vody přímo Fotovoltaickými panely. Později pak přidám i přitápění topného systému.

 Systém DZD/Logitex, v tomto případě hybridní ohřívač LX ACDC 125 l. Zapojím do série ohřívač LX se starším bojlerem (taky 120 l) viz schéma. Od prvního dne od zapojení by pak mělo docházet k úsporám a do staršího bojleru by měla přitékat stále teplejší voda z LX bojleru, až se jednoho dne už proud ze sítě nezapne vůbec. Nebo jen náhodou, po několika po sobě jdoucích, na osvit panelů horších, dnech. Cílem první etapy je vlastně 240 l ohřáté vody na 70-80 °C, což je přes směšovací ventil cca 350-400 litrů vody na 45 °C (na dny s nižším slunečním svitem). Montáž první sady panelů mně zabrala téměř dva dny (obr.1. a 2.). 8 ks 255 Wp jsou cca 2 kW. Panely jsem koupil na inzerát, jsou cca 3-4 roky staré, ale nepoužité. Ležely ve skladu zkrachovalé firmy. Současně připravuji i druhou sadu panelů - na přitápění - a druhý bojler LX. Panely jsou silnější, 270 Wp. Koupil jsem je ve výprodeji. Dlouhodobým cílem je osadit na střechu (podle peněz) celkem nejméně 40 panelů. 8 = cca 2 kW - na ohřev vody, 32 = cca 8 kW na přitápění. Další dlouhodobý cíl je dokázat, že se to vyplatí, a že řeči, že jakákoli fotovoltaika se z hlediska návratnosti a životností panelů prostě NEVYPLATÍ, jsou nesmysl. A že to říkají hlavně lidé, kteří mají finační nebo jiný prospěch z prodeje jiných systémů.

Zapojení panelů

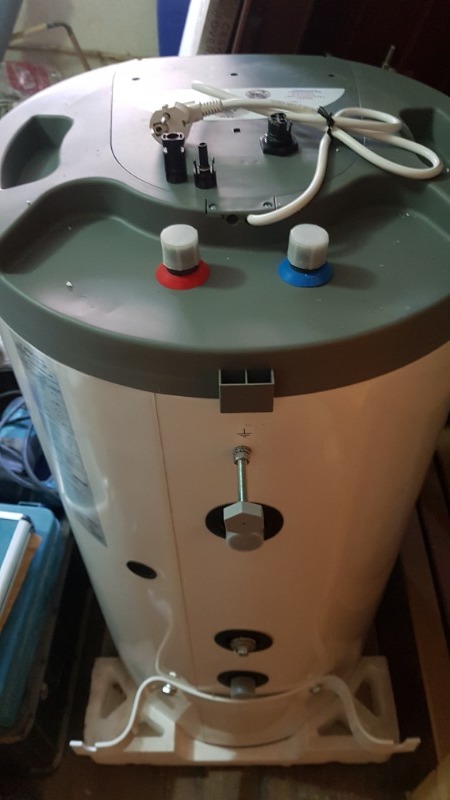

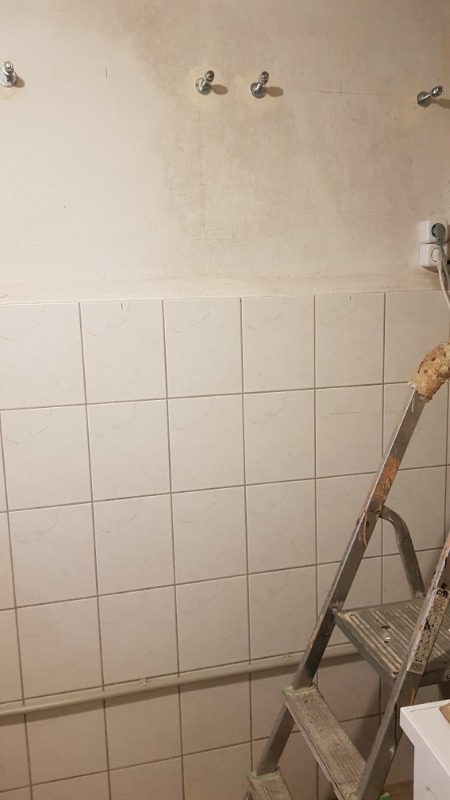

Připojení Bojleru LX ACDC. Zavěsil jsem nakonec oba bojlery LX ACDC. Viz foto. Druhý najde uplatnění, ale až později, bude ohřívat vodu do akumulační nádrže. Cirkulaci mám v plánu taky ze sluníčka.  Od zítra ohříváme ze sluníčka, dnes jsem to připojil a napustil. DC termostat nastavený na maximum a AC termostat na minimum. Levný teploměr, pro tyto účely dostatečný, jsem zastrčil pod izolací bojleru, aby se dotýkal nádoby. Budu každý den sledovat přírůstky teploty bojleru versus počasí. A budu doplňovat zkušenosti a poznatky.

Den první

DC napájení z panelů se sepnulo v 8:15 hod a teplota nádoby v ten moment byla 15,8 °C. Celý den bylo vcelku pod mrakem, sluníčko vykouklo jen párkrát. Partnerka má volno, tedy provoz domácnosti jako o víkendu, vaření, nádobí atd. Děti jsou malé a sprchujeme je společně. Ale i tak se večer teplota LX zastavila na 25,5 °C.  Úctyhodný nárůst téměř 10 °C za pouhý den. Předpokládám, že původní bojler (který teď slouží jako zásobník, v němž se voda ze sítě ohřívá na požadovanou teplotu) se za dalších 5 dní už nesepne a voda bude ohřívaná ryze solarní energií. Pravděpodobně budu muset řešit přebytek energie mnohem dříve, než jsem myslel :-)

Den druhý

DC napájení z panelů se sepnulo v 8:02 hod a teplota nádoby v ten moment byla 23,0 °C. Je jasno, proto asi dřívější sepnutí. Ranní spotřeba teplé vody denní nárůst trošku snížila, možná se trošku projevily i ztráty přes noc. Přesto nárůst 7,2 °C za 24 hod je pro mě super motivace pro budoucnost. A také úspory, které to přináší. Využít přebytky, které brzy přijdou, mohu několika způsoby. Zatím váhám. Jedna varianta je přihřívat akumulační nádrž prakticky dalším volným zdrojem, druhá varianta je využít občasný přebytek do DC podlahového topení.

Den třetí až šestý

Počasí se sice zhoršilo, ale LX bojler se statečně drží po každodenní spotřebě na 33-35 °C. Sice to zatím není na využívání přebytků, ale úspora to je hodně veliká. Je jen shoda náhod, že se nezadařilo s počasím. Chtěl bych se přehoupnout přes 60 a udržet se tam :-D

Den sedmý

Konečně vyšlo sluníčko a bojler vyskočil až na téměř 50 stupňů. Po spotřebě sice klesl na 45,9 ale snad už konečně bude následující dny přes 60...

Den osmý a každý další

Překročili jsme hranici 60 °C a téměř každý den nám teď nabízí využití přebytků.  Dnes, tj.středa 30.10., je bojler na 73,2. Vypnul se už od 14 h a celý system nabízí neomezené množství řešení od nahřívání dalšího bojleru pro topení, nebo využití DC topného kabelu do podlahy, nebo využít střídač a přebytek energie, která bude až do cca 17 h využívat jiným způsobem.  Už od prvního dne se bojler spínal míň a míň na proud ze sítě a dnes už třetí den máme teplou vodu zcela bez využití proudu ze zásuvky. Pplně tak využíváme slogan, který má výrobce na hlavní stránce svého webu www.dzd-fv.cz: Slunce Vám fakturu nepošle !

Galerie

Fotovoltaický ohřev vody i přitápění
Fotovoltaický ohřev vody i přitápění
Fotovoltaický ohřev vody i přitápění
Fotovoltaický ohřev vody i přitápění
a 10 dalších
Pomohl vám tento obsah?
Sdílejte ho s přáteli...
... nebo mu přidejte hodnocení
Přidávat hodnocení může pouze přihlášený stavebník
O autorovi
Tilesman
Tilesman (3 příspěvky)
Další články autora:
    Víte, že můžete také vytvářet příspěvky? Kvalitní příspěvky finančně odměníme. Zobrazit více informací
    Tilesman

    Tilesman 2. 11. 2020 8:20:02

    2.11.2020
    Jsou jednotlivé dny, kdy se bojler LX ohřeje ,,na plno" ale k sepnutí druhého už došlo od 6.10. pouze jednou. Máme zamračený podzim, letos je to slabší ale i tak máme denně zisk 5-20 'C, pořád je to efektivní úspora a energetický zisk stejný a levnější, než tolik reklamovaný/propagovaný systém pro ukládání do baterií...
    Nemůžu si pomoc 😉 o tom mě asi nikdo nepřesvědčí....

    Tilesman

    Tilesman 6. 10. 2020 16:56:34

    První podzimní sepnutí standartního proudu přišlo 28.09.
    Následovalo pár hezkých dnů, kdy jela pouze Fotovoltaika a teď už je to jako na houpačce.
    I tak nám ale, i při horším dnu na sluníčko, něco vždy dohřeje navíc přes den.
    Kupujeme akumulační nádrž, se dvěmi výměníky (zase ebay, jako prvních 8 panelů :-) )
    Jeden výměník budou ohřívat naše krbovky Novara, druhý výměník bude ohřívat pouze Fotovoltaika.
    To ale až časem, to bude velký finanční ,,vstup".
    Máme v plánu dát na střechu postupně 48-56 panelů, 48-56 x 280Wp tj. celkem 13,5 - 15,7 kWp.
    A ohřívat dalšími dvěma LXDC SETy 1-6,9kW tedy dalších max. 1-13,8 kW (ke 4,6kW které už dnes v bojlerech LX na zdi máme).
    2,3 - 4,6kW z toho poběží vždy nejdříve do již hotových bojlerů na pitnou vodu a až po nahřátí se přepnou do akumulační nádrže na vodu na topení.
    Největší ,,efekt" předpokládáme na jaře a na podzim, kdy se pouze přitápí.
    Postupně s rekonstrukcí budeme chystat i využití přebytků.
    Nejvíce se mě líbí kombinace obou systémů (viz obrázek), systém Bekotec od firmy Schlüter.
    To znamená, že přes den běží ze sluníčka přímo DC elektro topná rohož, v noci klasické podlahové topení na vodu.
    Výhodou (jednou z výhod) Schlüter systému je minimální tlouška betonu (narozdíl od jiných systémů)
    Prakticky ihned hřeje.
    Velice přínosné pro mě bylo 2 denní školení na Bekotec přímo u výrobce v Iserlohn, mnoho cenných informací, včetně certifikátu na montáž :-)

    Celý systém velmi obdivuji, jeho nekonečnou řadu možností a variant i bez kombinace s klasickou sítí nebo akumulátory...... (viz jedno ze schémat)

    Tilesman

    Tilesman 2. 9. 2020 21:09:51

    Kontakt na mě na email : tilesman@seznam.cz

    Tilesman

    Tilesman 2. 9. 2020 21:07:29

    2.9. Ještě stále jedeme na sluníčko, i když druhý bojler se už nahřívá jen občas. Naši spotřebu stále ale pokrýváme pouze ze sluníčka.

    Jirka a Lucka 17. 6. 2020 19:34:58

    Zdravím a také chválím váš projekt s přitápěním pomocí fotovoltaiky,plánuji stejný projekt(svépomocí)a je možné dostat na vás kontakt pro případné dotazy?Předem děkuji.

    Tilesman

    Tilesman 2. 5. 2020 16:44:58

    Přírůstky jsou za špatného počasí různé, pokud je část dne mlha, třeba jen (včetně spotřeby) 5-10 Stupňů. Ale teď, už od konce března, se náš prvotní elektrický bojler vůbec nesepnul, i 2,3kW zcela pokrývají naší spotřebu a každý den by šlo využívat přebytek už od 12-13h.
    Bohužel se musím věnovat ostatním pracem, tedy druhý set panelů je stále uskladněný a nevyužity.
    Jednoznačně to funguje, spotřeba eletriky (vyúčtování) bylo výrazně lepší i přesto že hyvrid bojler fungoval až na konci ,,slunečné" sezóny.

    Peťa a Peťa 26. 2. 2020 5:29:13

    Dobrý den,

    jaké jsou Vaše aktuální poznatky z ohřevu TUV fotovoltaikou?

    Děkuji

    pavel 3. 11. 2019 21:26:18

    dávám palec nahoru. určitě další články. a né jenom o přidání topení. taky o zkušenostech. už teď předem dík.
