Ahoj Stavebníci, trošku přeskočím některé články, které jsem zamýšlel, ale poněvadž už bydlíme od 14.7. napíšu svoji zkušenost s podlahovým topením.

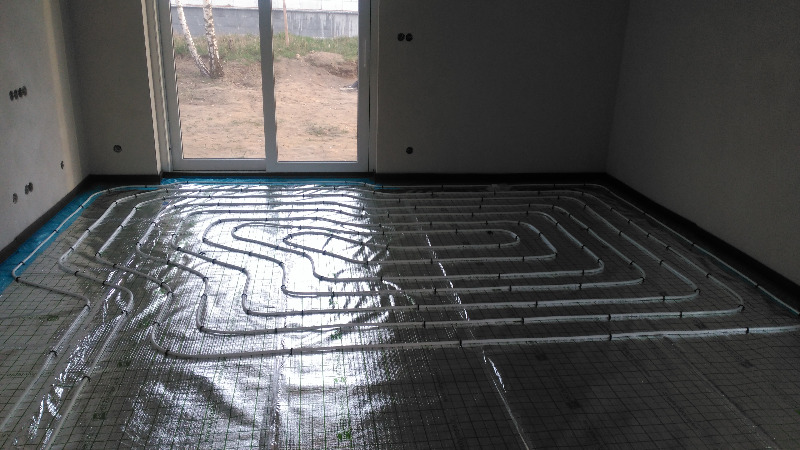

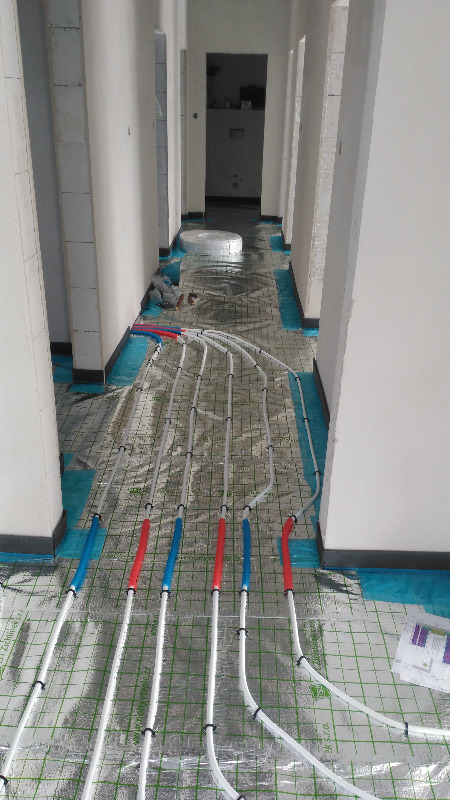

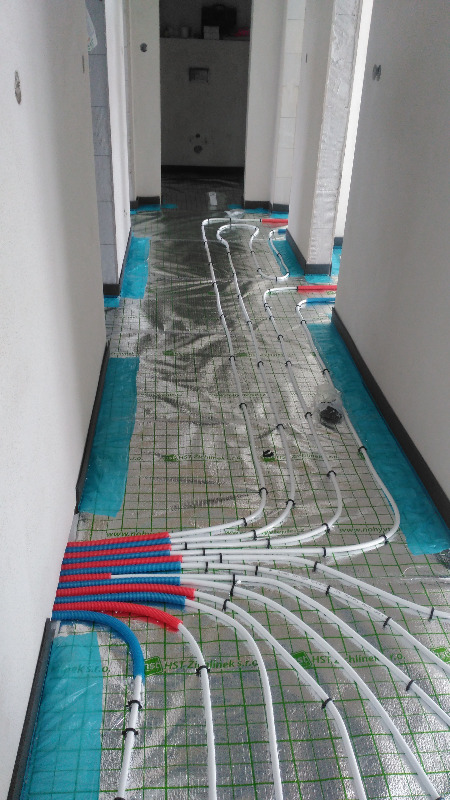

Topení jsem si pokládal sám a podle projektu jsem měl 10 okruhů. Materiál jsem nakupoval u firmy HST Žichlínek kde mi to přepočítaly na 9 okruhů a vše dodaly. Fólii , rozdělovač , 800m trubek , spony , dilatační pás a ochranné trubky atd. Fólii jsem položil na 18cm podlahového EPS ( 3x6cm ). Okruhy jsem dával 10 cm od zdi s roztečí 20cm spirálovým provedením. V koupelně rozteč 10cm. Vše zapojil do rozdělovače a napustil a natlakoval. Nikde nic nekapalo tak podlaháři zasypali betonem o síle 7-8cm. Od začátku jsem věděl že se nechci starat o topení způsobem že budu na rozdělovači štělovat průtoky a při změně venkovní teploty nebo zvýšení teploty v místnosti budu muset ručně upravovat. Dělám v energetice tak jsem si vymyslel zónovou regulaci abych měl o starost míň. Stálo mě to asi o 8000kč víc ale mám po starostech. Topím plynovým kondenzačním kotlem Buderus podle venkovní teploty s křivkou nastavenou tak že při venkovní teplotě 12°C jde do podlahy cca 27°C a při -9°C cca 40°C…větší zima zatím letos nebyla ale kotel mám omezen na max. výstupní 45°C. V každé místnosti je termostat od f. Elektrobock který je bezdrátově spojen s přijímačem u rozdělovače. Z přijímače už mi vedou kabely na výstupní rozdělovač kde jsou elektroventily které otevírají podle impulsu od termostatu. Kotel mám nastaven tak že jede pouze od 03:00 do 10:00 kdy se podlaha krásně naakumuluje a vydrží celý den. Např. v obýváku mám nastaveno 23°C a poklesne přes den a v noci tak lehce pod 22°C a když ventil při 23°C zavře okruhy v obýváku tak teplota vyleze ještě k 23,5°C. Mám ještě v obýváku kamna s nízkým výkonem a když zatopím nemusím se starat o podlahové topení nebo kotel…když prostě teplota vyleze kdekoli v baráku tak termostaty zavřou ventily a kotel jede max. do žebříku v koupelně který je pořád otevřený. Koupelnu topím na 24°C a pokojíky na 21°C. Ložnici na 18°C ale tak nízko jsem se ještě nedostal , většinou je tam kolem 19°C ( teplo z okolních místností ). Zatepleno již zmíněných 18cm v podlaze , 20cm EPS obvodové zdivo a ve stropě 36 cm Isover Unirol profi . Zatím vše funguje bez problémů…vřele dopuručuji. Musí se na to myslet ale předem , např. dotáhnout elektriku k rozdělovači a vysekat místo na malý rozvaděč. Viz foto. Stavbě zdar.

Náklady

Název položky Cena

Zónová regulace

8 000 Kč

Podlahové topení...trubky , rozdělovač , příchytky , folie...atd

37 800 Kč

Celkem 45 800 Kč

Galerie

Mart 21. 1. 2022 14:46:41

Dobrý den, právě také řeším regulaci podlahového topení, mohl bych poprosit o seznam prvků regulace? Děkuji mart.dubsky@seznam.cz

Jiřík333 13. 12. 2021 22:24:29

Dobrý den.Zvažuji pořízení zónové regulace pro podlahové vytápění.Mohu poprosit o zkušenosti z provozu tohoto systému ze strany spolehlivosti,komfortu obsluhy a poměru výkon/cena.Děkuji předem za Vaše komentáře.Jirka

Seann_K 3. 11. 2021 12:13:57

Dobrý den,

já jsem zónovou regulaci složil z následujících prvků:

-Termoelektrický pohon SEH01-NC 230V typ NC
-Bezdrátový vysílač pro podlahové topení s termostatem PH-BP7-V
-9-ti kanálový přijímač pro podlahová topení PH-BP1-P9
-Napájecí zdroj pro PT41-M(S) AD05-DIN (pro PH-BP1-P9)

Dres 1. 11. 2021 8:24:32

Dobrý den, mohl bych poprosit taky o seznam prvků regulace? Diky moc, email dresig@email.cz

Svanda84 11. 10. 2021 20:24:53

Dobrý den, mohl bych poprosit taky o seznam prvků regulace? Diky moc, email tsvandrlik@gmail.com

Tony 9. 4. 2021 9:01:48

Dobrý den,
rád bych Vás požádal o zaslání seznamu prvků regulace podlahového topení. Email: Tony.3@seznam.cz
Děkuji

Míra 24. 3. 2021 21:41:10

Dobrý den,
mohl byste mi prosím poslat seznam prvků (a případně i návod) pro regulaci podlahového topení na email m.horejsi@centrum.cz? Ze zvědavosti jsem oslovil firmu a tam mi regulaci pouze pro 2 místnosti vyčíslila na 5.000,-
Děkuji Hořejší

Miiita 17. 2. 2021 11:21:21

Dobrý den,
rád bych Vás požádal o zaslání seznamu prvků regulace podlahového topení. Na email ondrejmitek@gmail.com
Děkuji Mítek

Smejki 7. 2. 2021 15:07:12

Dobrý den,
rád bych Vás požádal o zaslání seznamu prvků regulace podlahového topení. Na email smejkal.ondrej@post.cz
Děkuji Smejkal

Jencek 24. 1. 2021 22:30:57

Dobrý den,
také bych Vás rád požádal o seznam prvků regulace k podlahovému topení. A zda je možné ovládat bezdrátově přes mobil, wifi? Nějaký přídavný modul.
Mail: zatloukal.j@email.cz
Děkuji
S pozdravem Zatloukal

Zdenněk 17. 11. 2020 3:00:33

Dobrý den,
jestli je to ještě aktuální, je možnost zaslat soupis materiálů a zapojení? Mám 8 okruhů a 3 jen v obývacím pokoji tak je potřebuji spojit do jednoho termostatu. Potřeboval bych poradit ze zapojením. Děkuji Zdeněk - zdenek.hlavicka@gmail.com

Seann_K 15. 11. 2020 22:25:36

Dobrý den, také bych Vás rád požádal o seznam prvků regulace k podlahovému topení. Mail: sean.k@seznam.cz Děkuji. Jan Krulich

StoBuk 8. 11. 2020 13:05:07

Dobry den, mohu take poprosit o seznam regulace k podlahovemu topeni řešim to dlouho. Dekuji Bureš e-mail: sbures@email.cz

Mao 23. 10. 2020 6:32:06

Dobrý den, mohu také poprosit o výpis prvků regulace podlahového topení na mail marek@ostadali.cz Děkuji

Adam Fojtík 16. 10. 2020 12:32:28

Mohu také poprosit o zaslání potřebných komponentů na zónovou regulaci. E-mail:
adamfojtik11@gmail.com

Mikin 16. 10. 2020 6:43:12

Mohu také poprosit o zaslání potřebných komponentů na zónovou regulaci. E-mail:
Misurecpetr@seznam.cz

Lukáš Vlk 12. 10. 2020 11:22:13

Mohu také poprosit o zaslání potřebných komponentů na zónovou regulaci.
e-mail: wolf.77Lucas@seznam.cz
Děkuji

Drakovci

Drakovci 11. 9. 2019 8:58:55

Mohu mít také prosbu o zaslání potřebných komponentů na zónovou regulaci.
e-mail: DrahD@seznam.cz
Děkuji

Pepa 11. 4. 2019 15:37:41

Dobrý den,
přemýšlím o stavbě stejného domu jako Vy, zajímali by mě Vaše zkušenosti s životem v něm. Mohl byste mě prosím kontaktovat na josef.slavata2@seznam.cz?

Děkuji

skullkid 13. 3. 2018 10:06:48

Zdravím,

mohl byste mi prosím napsat jaké komponenty jste potřeboval na regulaci topení. pavel.patacik@email.cz.

Moc děkuji, budu se u Vás inspirovat

sejkys 29. 12. 2017 20:01:21

Dobrý den, také mě čeká za chvíli realizace podlahového topení. Pouze s rozdílným kotlem, a to elektrickým. Mohl byste mi prosím napsat jaké komponenty jste potřeboval na regulaci topení a na kolik nakonec samotná regulace vyšla? Tento typ regulace se mi velice líbí ale nemám s ním žádné zkušenosti. Montoval jste na každý okruh samostatný termostat? Děkuji za Váš čas. S pozdravem Šohaj (o.sohaj 'zavinac' gmail.com)

Daniel T. 14. 2. 2017 21:46:02

Má spotřeba: 16.9-12.11. 135m3
12.11-30.11. 80m3
Prosinec 155m3
Leden 223m3
1.2-14.2. 88m3
Myslel sem si, že mám velkou spotřebu, co sem četl jiné články, jak zde na svepomocí tak na TZB-info a od kolegů.

Tak asi to bude normální. V tomto měsici sem upravil průtoky jednotlivýcvh smyček, tak uvidíme, co to udělá.

Ondřej+Daniela

Ondřej+Daniela 14. 2. 2017 17:27:32

A co je pro Vás velká spotřeba...kolik jste měl Vy za prosinec a leden ??

Daniel T. 14. 2. 2017 17:19:04

Dobrý večer, děkuji Vám moc za perfektní odpověď.

Kotel skutečně máme stejný, jenom já mám termostat RC 200.
Jedu jen čistě přes pokojový termostat, ekviterm sem vyřadil z provozu.
Topíme tak stejně, cca těch 23C na regulaci, skutečná 22C.
I při mrazech šlo do podlahovky max, 30C voda s tím, že mám omezeno na 35C, a nikdy kotel nesepnul na více než těch 30C. Na TUV mám 45C a nyní zkouším EKO režim, tak sem byl zvědavý, jaká je spotřeba. Máme 2 malé děti též a teplá voda někdy došla, ale kotel jí hned dohřál. Zásobník 120l též.Spotřeba je od 5-8kubíků denně. Když byly mrazy, tak 8kubíků opravdu padlo :-( Jinak pro srovnání:kotel mi spíná cca 3-4xdenně,v součtu cca těch 7hod asi též. nejdéle však noc.Jinak celková spokojenost.Ještě jednou díky za srovná, i když co dům, to originál. Ale bál sem se, že mám jediný velkou spotřebu :-) ať se daří. Daniel

Ondřej+Daniela

Ondřej+Daniela 14. 2. 2017 7:28:54

A pro Jakuba P.......Instalaci jsem si dělal sám , nic složitého.

Ondřej+Daniela

Ondřej+Daniela 14. 2. 2017 7:27:21

Spotřeba za prosinec 145 m3 ( voda+topení ) a dosti mrazivý leden 165 m3. Topení v kamnech minimálně...tak jednou týdně na 3hod a přes vánoce vůbec. Mám vyzkoušeno spotřebu na 120l bojler 30m3 za měsíc ( v létě ) ale máme malé děti a to je pořád plná vana vody...tam si myslím že se dá ušetřit ale dětem to dopřeju :-). Kotel buderus logamax gb 072. Voda EKO na 55°C. Regulace komplet od firmy Elektrobock a elektroventily na rozdělovači zn. Salus.

Daniel T. 14. 2. 2017 6:06:22

Dobrý den,

můžu se Vás prosím ještě jednou zeptat na spotřebu kubíků měsíčně.
Na konci prosince a v lednu byly mrazy, tak kolik Vám "žral kotel" za těchto podmínek. Jinak máte na kotli nastaven režim EKO? Tzn.dohřeje se TUV, když voda klesne o 10C. Máme pravděpodobně stejný kotel. A zda tím ušetříte nebo to nemá vliv.

Děkuji předem za odpověď.

Daniel T.

Jakub P.

Jakub P. 14. 2. 2017 1:47:22

Dobrý den,

váš článek mě opravdu zaujal, jelikož obdobnou regulaci mám také vymyšlenu.

Myslíte, že je možné nasdílet typy termostatu a ovládacích prvků ? Případně od jaké firmy jste si to nechal instalovat ?

e-mail: prauzek@gmail.com

Děkuji mockrát za vstřícnost.

Daniel T. 19. 12. 2016 20:34:57

Budu muset nějak pořešit průtokoměry :-( jinak za podlahovku jsem samozřejmě rád a neměnil bych.

Krb mi chybí pro atmosféru.Někdy příště při dalším baráku a vyladění jiných chyb, které by vyladil každý stavebník :-)

Ondřej Ženíšek 19. 12. 2016 20:29:17

V kamnech občas topime ale není to hlavni zdroj tepla. Je to tak na dvě hodinky topení i když jsou to kamna s nízkým výkonem. Já mám na rozdělovači průtokoměry naplno otevřeny a podle toho kolik je otevřeno okruhů tak se průtok do jednotlivých větví pohybuje od 1,5 do 3 l/min. Vytápění zdar

Daniel T. 19. 12. 2016 20:13:37

Dobrý večer Ondřeji a Danielo,

děkuji za odpověď.
Máte krásnou spotřebu.
Možná to zkrsluje i to, že míte kamna, krb, tufíž určitě ušetříte.
Já mám patrový 120,porotherm 30+18cm 70F, v podlaze 15cm též 100S. Topím od října. Zatím to vypadá na 140m3 :-( což je cca 1700Kč. Topíme na 23C dle termostatu, RC 200. Skutečnost 22,2C. Nevím proč, ale průtokoměru mi nejde nastavit více než na 2,5l/min. Proto možná vyšší spotřeba.
Budu muset pořešit s firmou. Jinak max.teplota do podlahovky jde 28C. Zpětně bych si podlahovu položil urščitě sám a ne draze firmou, když vidím,že to není složité.

Ať se daří

Daniel

Ondřej+Daniela

Ondřej+Daniela 19. 12. 2016 16:45:26

Tak oprava...za listopad to bylo 79 m3 :-) :-).

Ondřej+Daniela

Ondřej+Daniela 19. 12. 2016 9:16:15

Mám před sebou 1. topnou sezonu ale za říjen to bylo pouze na topení 39 kubíků plynu a to jsem začal topit 17.10, a za listopad rovných 100. Máme 5+1 127m užitnou plochu. Na teplou vodu je to cca 30 kubíků měsičně při 120l zásobníku na vodu. Dva dospělí a hlavně 3 děti.

Daniel T. 19. 12. 2016 9:01:12

Dobrý den,

hezký článek.
Chci se prosím zeptat na Vaší spotřebu plynu?!
Mám komplet podlahovku též a kotel Buderus taky.
Zatím bydlíme první zimu, tak nastavuji podlahovku na optimální stupně.Mám jednotku termostat RC200, kde má nastaveno 23C, ale skutečnost je 22,2C.

Díky předem za odpověď.
Daniel

Ondřej+Daniela

Ondřej+Daniela 19. 12. 2016 8:32:20

Ahoj...pokládka podlahového topení byla jedna z těch jednodušších věcí. Pokud je člověk jen trochu zručný a nebojí se toho tak má celý barák za dve dny položený. Je už to taková čistá práce , člověk chodí naboso po fólii a točí si trubky a sponkuje je do polystyrenu. A co se týče regulace tak když mam nastavenou teplotu v obýváku na 23°CTak při poklesu na 21°C trvá cca 2 hodiny než je teplá podlaha a pak to tak čtyři hodinky leze nahoru k těm 23°C a když to zavře tak leze ještě teplota k cca 23,5°C. Jak jsem psal kotel mi topí pouze od 3:00 do 10:00. Závisí to na více okolnostech. Podle venkovní teploty a to jestli mi do oken svítí sluníčko. Ale já už s žádnou teplotu v místnostech nehýbu. Už to mam nastavený a o nic se nastarám..a to jsem přesně chtěl. :-)

innsjo 4. 12. 2021 20:12:30

Dobrý den Ondro,
zajímalo by mě kde máte umístěný buderus termostat, který Vám zajišťuje spínání kotle. Pokud ho máte v místnosti, kde máte kamna a ten den zrovna večer topíte, jak zajistíte aby se Vám zapla podlahovka např. v koupelně nebo jiných místnostech od 3-10h když v místnosti kde máte kamna neklesne teplota, která je žádoucí pro spuštění buderus kotle??? děkuji Jakub

Jindřich a Bára 17. 12. 2016 21:04:58

Dobrý den Ondřeji.
Zaujalo mne Vaše řešení. V hlavě si zhruba něco takového maluji ale k realizaci se dostanu nejdříve za půl roku, začínáme teď teprve stavět. Chci se zeptat, jak dlouhý náběh, po změně teploty na lokálním ovladači určité místnosti, systém má? Kdy to začne být pocitově v místnosti poznat že jste zvedl teplotu např.o 2stupně?
Dále mne velmi zajímá, jaká je náročnost, položit si okruhy sám? Myslím, že jsem manuálně poměrně zručný a pokud by to bylo jen trochu možné, rád bych si to i sám udělal. Nechci se ale dopustit žádných chyb, proto se ptám, zda je realizace snadno a univerzálně vysvětlitelná.
Děkuji a mějte se.
Jindrich

Ondřej+Daniela

Ondřej+Daniela 15. 12. 2016 14:20:45

Ahoj , tak to že to jede do žebříku který je pořád otevřený je hlavně kvůli oběhovému čerpadlu které samozřejmě nemůže jet do zavřeného výtlaku. To že spíná kondenzační kotel který má elektronicky snižovaný výkon na úplné minimum vůbec nevadí. Např. ohřívá vodu ze 30°C na 33°C jenom přes ten žebřík a má to dost pomalý náběh a po vypnutí to zase pomalu chladne když v koupelně je 24°C takže kotel spíná v řádech minut a to max. tak hodinku. Právě už to mam vychytaný že od těch 03:00 do 10:00 se to vše nahřeje tak že provoz pouze na ten žebřík je omezen na minimum. Pokuď si zatopím v kamnech večer tak je kotel stejně vypnutý. S tepelným čerpadlem nemám zkušenosti takže nevím jestli by to šlo takhle aplikovat.

zvirek 15. 12. 2016 14:09:49

"…když prostě teplota vyleze kdekoli v baráku tak termostaty zavřou ventily a kotel jede max. do žebříku v koupelně který je pořád otevřený."

Tak toto by mě jen tak pro zajímavost zajímalo, jak je to u plynového kotle, jelikož když byste toto provedl u tepel. čerpadla , tak je do roka mrtvé - začalo by brutálně cyklovat ( zapínat/vypínat ), když topí jen do malinkého objemu žebříčku v koupelně a nemáte akumulační nádrž ( což je dnes u invetorových čerpadel zbytečná investice navíc a ještě to zabírá místo ).

Ten kotel samozřejmě cykluje taky, ale tam to možná nevadí, kompresor žádný nemá, nebo se pletu a cyklování mu také zkrátí životnost ?

Míra Verner

Míra Verner 14. 12. 2016 12:52:19

Moc děkuji za dobrou radu. Jsem sice v začátcích projektu domu, kdy podlahové topení budeme také mít a toto je vynikající. Nemusím z místností tahat kabely a bude to komplet jednoduší. Super
