Příprava na betonování prostoru mezi MIAKO vložkami v 2.NP

Autor: ŽIVĚ 1 (132 příspěvků)
8. 7. 2016
2 komentáře
Příspěvek stavebníka
Díky použití MIAKO vložek, které nevyžadují nadbetonávku, nás čekalo pouze vytvoření armatur (betonářská výztuž) v prostoru věnce a skrytých průvlaků ve stropní konstrukci. Bednění kolem věnce jsme provedli z OSB desek a pro izolaci použili extrudovaný polystyrén. Jak jsme postupovali, se můžete podívat ve videu.

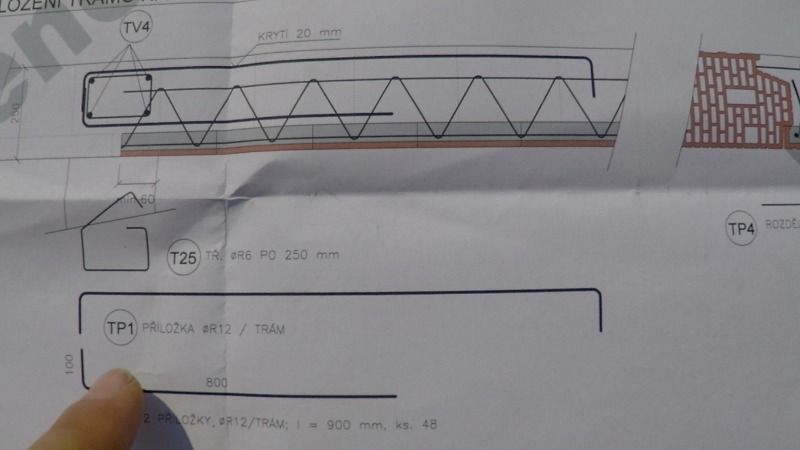

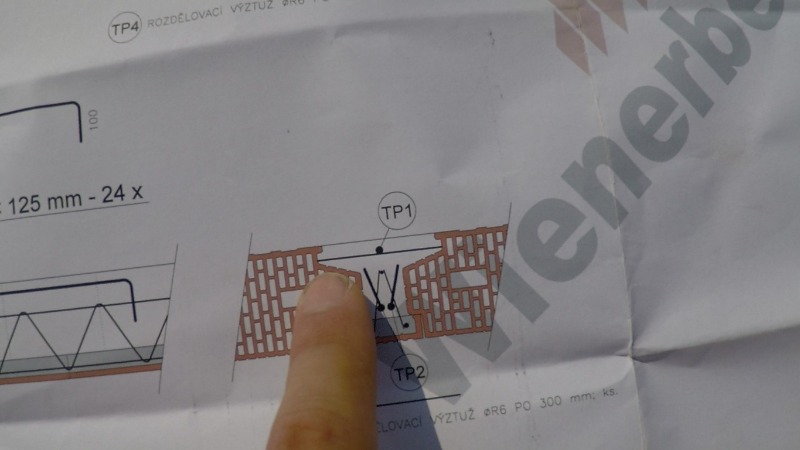

Vložky MIAKO BN vyrábí společnost Wienerberger. V místech, kde bude strop zatížen sloupky střešní konstrukce, byly ve stropě naprojektovány skryté průvlaky. V našem případě to znamenalo například uložení několika POT nosníků vedle sebe, nad kterými byla uložena dodatečná výztuž z roxorů. Všechny typy výztuže, včetně velikosti třmínků pro obvodový věnec i zesílené části stropní konstrukce, nám zakreslil Wienerberger na speciální výkres, který jsme dostali společně se stropem.

Příprava na betonování prostoru mezi MIAKO vložkami v 2.NP

Podle plánku jsme nařezali roxory na potřebnou délku a na ohýbačce, o které jsme se zmiňovali v minulých videích, vše svépomocí ohnuli podle požadavků výkresu.

Reklama

Vázání třmínků do výztuže věnce

Dalších několik dnů jsme se opět v uvozovkách zasekli na vyvazování třmínků v prostoru věnce a stavbě bednění kolem stropní konstrukce. Jakmile jsme měli připraveny všechny výztuže věnce, s pomocí OSB desek jsme postavili kolem stropu bednění a následně před něj uložili izolaci z extrudovaného polystyrenu. Poté stačilo drátkem v připravených otvorech navázat bednění k POT nosníkům a přitáhnout jej pomocí malého šroubováku.

Stavba druhé částí komínu Schiedel ABSOLUT

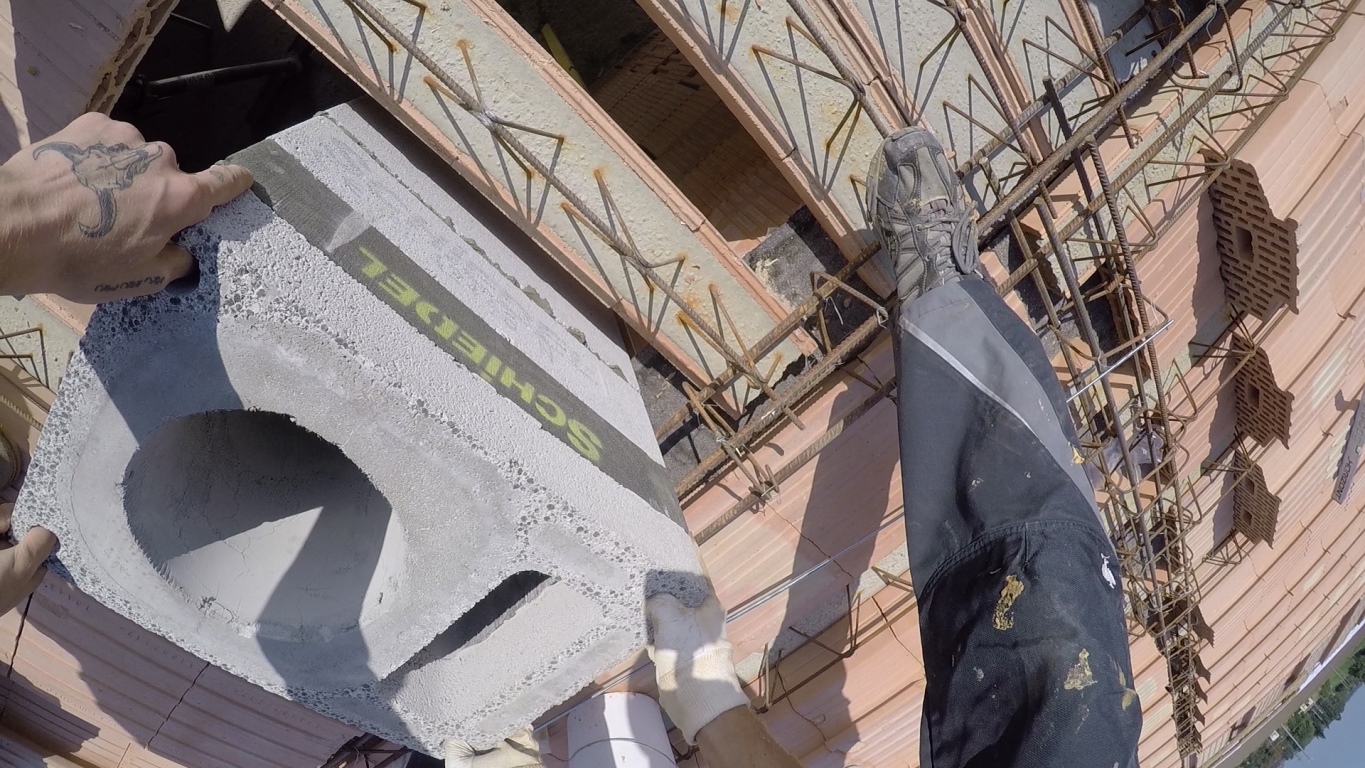

Posledním krokem v přípravě stropu před vybetonováním věnce a prostoru mezi nosníky byla dostavba komínu v druhém nadzemním podlaží. Komín stavíme záměrně před betonáží stropu. Vyhneme se tak zbytečnému šalování otvoru na průchod komínu. Pro realizaci komínu jsme zvolili systém Schiedel ABSOLUT, který je vhodný i pro umístění do pasivního domu. Tvárnice v sobě mají integrovanou tepelnou izolaci a po vyskládání potřebného počtu tvárnic se dovnitř vsune tenkostěnná keramická vložka, která zapadne do hrdla předchozí vložky, do kterého byla předem nanesena speciální spárovací hmota. Vložka se vystředí pomocí tří podložek a stejným systémem pokračuje stavba komínu dále. Chcete-li o stavbě komínu Schiedel ABSOLUT vědět více, podívejte se na předchozí videa, kde jsme se komínu věnovali podrobně.

Příprava na betonování prostoru mezi MIAKO vložkami v 2.NP
Reklama

V místě průchodu stropem má systém Schiedel ABSOLUT připravenou speciální izolační tvárnici s prstencem z pěnového skla. Před betonáží je na betonové tvárnice třeba nalepit minerální izolaci o tloušťce 30 mm, která zajistí dilatační spáru mezi komínem a betonovým stropem. TIP: předchozím videu se dozvíte, jak jsme na workshopu testovali nový Porotherm MIAKO strop bez dodatečné nadbetonávky. V příštím videu se podíváme na betonáž věnce a prostoru mezi MIAKO vložkami.

Otázka

Své otázky a podněty k tématu přípravy stropu před betonováním, pište prosím do komentářů pod toto video.

Galerie

Příprava na betonování prostoru mezi MIAKO vložkami v 2.NP
Příprava na betonování prostoru mezi MIAKO vložkami v 2.NP
Příprava na betonování prostoru mezi MIAKO vložkami v 2.NP
Příprava na betonování prostoru mezi MIAKO vložkami v 2.NP
a 44 dalších
Reklama

Přílohy

Produktový list stropu Porotherm MIAKO BN
Montážní návod komínového systému Schiedel ABSOLUT
Pomohl vám tento obsah?
Sdílejte ho s přáteli...
... nebo mu přidejte hodnocení
Přidávat hodnocení může pouze přihlášený stavebník
O autorovi
ŽIVĚ 1
ŽIVĚ 1 (132 příspěvků)
Další články autora:
    Víte, že můžete také vytvářet příspěvky? Kvalitní příspěvky finančně odměníme. Zobrazit více informací
    Pavel Tesárek

    Pavel Tesárek 1. 2. 2017 12:56:10

    Dobrý den, našel jsem v poznámkách, že třmínky jsem dělal 160x110

    Roman&Lucie

    Roman&Lucie 1. 2. 2017 12:40:31

    Dobrý den, chtěl bych se zeptat jaký rozměr měl třmínek, na délku jsem vyčetl 250, a na výšku měl 150? když beru pot nosník má 80 mm a strop má celkem na výšku 250 mm děkuji za odpověď.
