Teplovzdušné rozvody od krbových kamen
Příspěvek stavebníka

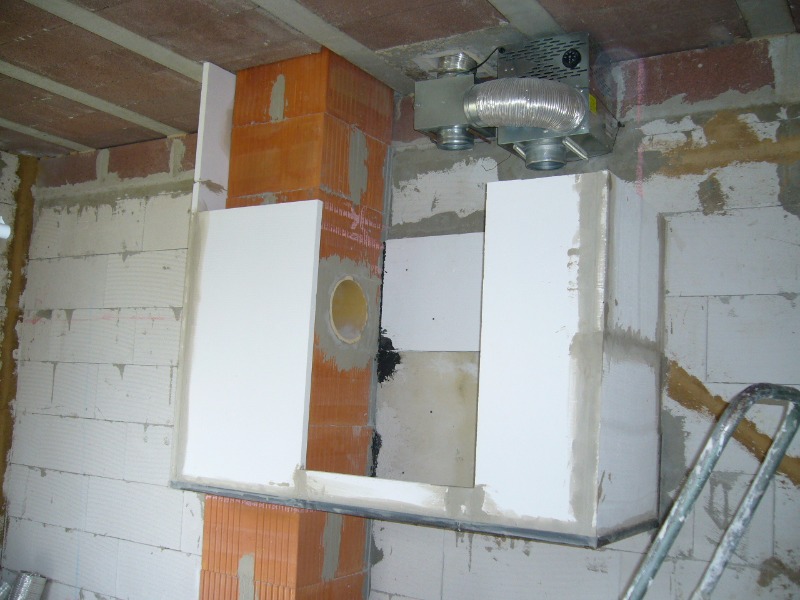

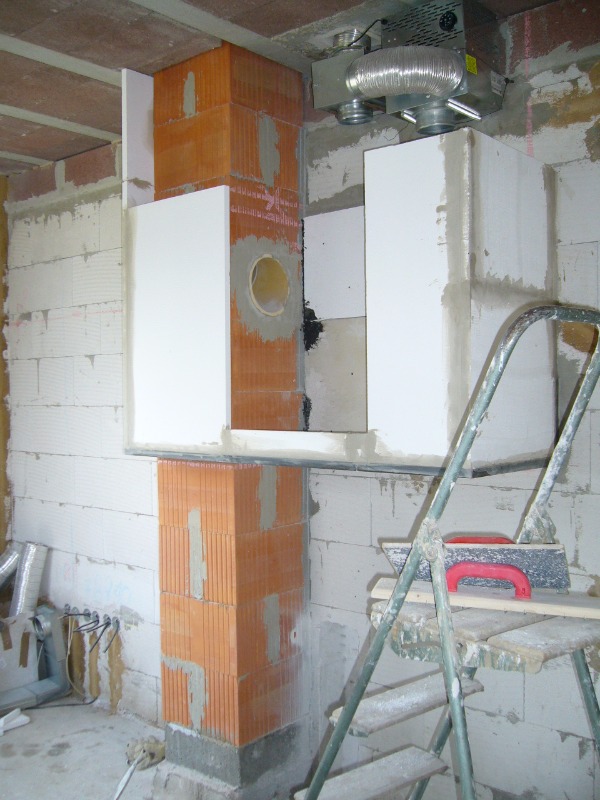

Rozhodl jsem se pro druhý zdroj vytápění na pevná paliva a to pro krbová kamna, nechtěl jsem stavět krb a krbová kamna se mě líbí, máme je i na chalupě. Od těchto kamen chci rozvádět teplý vzduch  teplovzdušným rozvodem do místností.

Protože jsem v kontaktu s jedním známým, který staví na Plzeňsku dřevostavby – domky KADOM a ve většině těchto domů je jako hlavní zdroj vytápění krbová kanadská kamna s teplovzdušnými rozvody teplého vzduchu do místností pomocí ventilátoru.   Byl jsem se na tyto rozvody od kamen podívat a mohl jsem si ověřit, jak takové vytápění od těchto kamen funguje. Kanadská krbová kamna mají velký regulovatelný výkon  ale jsou také dost drahá. Rozhodl jsem se pro českou značku kamen - Rumburská krbová kamna od  ABX, kamna Bergen syenit s kamenným obkladem, která se mě velice líbí, mají terciální spalování a požadovaný výkon pro vytopení prostorů, které potřebuji a to 4 - 14 kW.    Začal jsem tedy pracovat na rozvodech. Nakoupil  jsem si plechové čtyřhranné potrubí o průměru 50 x 150 mm, spojky, ventilační hlavice, kolínka. Zboží jsem si objednal na internetu od firmy Brokar, která měla teplovzdušné rozvody akci a  desky Promasil. V kamenném krámu mě to vycházelo dráž.   První jsem udělal přívod venkovního vzduchu, který povede v EPS pod podlahou a uzavíratelný vývod – talířový ventil je ve zdi pod kamny a to v místě, kde kamna nasávají vzduch z místnosti. Svařil jsem si z L profilu rám na nasávací zvon, který bude umístěn nad kamny. Tento nasávací zvon jsem vyzdil z izolačních desek  Promasil  o tl. 4 cm. Tyto desky jsou na stejném principu jako desky Silca na vyzdívání krbů, jen mě cenově vyšly na půlku. Zevnitř jsem dal dvě vrstvy horkovzdušné izolační tkaninu s al vrstvnou - nevím název ale používá to Plzeňská firma EBK Erhard - vyrábí příslušenství ke krbům a používají tyto materiály a izolace a lze tam koupit levně zbytky, tyto materiály již neobsahují azbest.   V horní části je nasávací zvon přepažen. V tomto horním přepažení jsou 2 nasávací průduchy, přes které jde stoupající teplý vzduch přes filtr do ventilátoru. Ventilátor s filtrem je umístěn v horní oddělené části, stejně jako u krbu. Ventilátor, který jsem koupil se může dát do automatického režimu a nebo do manuálního na zapnutí vypínače, na který jsem ho napojil abych ho mohl v případě potřeby zapnout a hnát teplý vzduch do dalších místností, kde jsou otevíratelné ventilační hlavice umístěné ve zdi.  Teplovzdušné čtyřhranné potrubí jsem koupil ploché aby mohlo být vedení v podlaze. Toto potrubí jsem ještě izoloval výše uvedenou izolační tkaninou s al vrstvou a připevnil hliníkovou lepící páskou. U nasávacího zvonu jsem udělal otvor pro větší dvířka abych mohl manipulovat s kouřovodem. Tyto dvířka budou také z izolační desky  izolované těsnící šňůrou pro krbová dvířka.   Nasávací zvon jsem vymazal lepidlem s perlinkou a natáhl omítku ale rozhodl jsem se, že ho stejně jako stěny kolem krbových kamen obložím přírodním kamenným obkladem. V  blízkosti kamen je krytá zásuvka, tak aby šel zde napojit  krbový vysavač a zaroveň se v případě výměny kamen mohou dát i kamna teplovzdušná na palety, která se mě velmi líbí ale cena někde kolem 80 tisíc. K tomuto zapojení by sloužil i přívod vzduchu z venku ke kamnům, kde by se případná teplovzdušná peletová kamna napojila přes redukci, stejně jako do komína. Kouřovod od krbových kamen je schovám v nasávacím zvonu a je k němu přístup přes revizní dvířka. Tento kouřovod je ještě pro zesílení účinku topení vybaven výměníkem na kouřovodu, který je uvnitř tohoto nasávacího zvonu. V horní části nasávacího zvonu je zabudován teplovzdušný ventilátor, který je dohromady s fitrem, tato část je izolována od teplého vzduchu od krbu a je zde nutné nechat větrací otvory. Je zde také přístup k ventylátoru přes dvířka.   Krbová kamna ABX Bergen fungují dobře a jsou obložené kamenným obkladem. Ventilátor mám nastavený tak, že se spustí při teplotě vzduchu ve zvonu nad 60°C běží ještě delší dobu po vyhasnutí kamen. Vzduch ve zvonu se na tuto teplotu ohřeje za chvíli i díky teplovzdušnému výměníku na kouřovodu. Zhoršenou prašnost jsem nezaregistroval, jsem alergig a nemám problém, musí se počítat, že krb a krbová kamna vytváří celkově prach a bordel od dřeva v interiéru. Bez zapnutého ventilátoru tzv. samotíží to od krbových kamen funguje do prvních dvou místností ale pomalu. Jinak krbová kamna mám již cca 2 topné sezóny vyzkoušené a fungují celkem dobře. U kamen po tom co se rozhoří uberu výkon o 60% a musím zapnout ventylátor aby byl horký vzduch od kamen odsáván do ostatních místností nebo musím otevřít všude dveře. I tak se nedostanu pod teplotu v místnosti, kde jsou kamna níž než je 25°C, nechci zase příliž kamna škrtit. Výhoda těchto kamen je velký přikládací prostor, vejdou se sem polena 50 cm dlouhá a v rozehřátých kamnech stopím i celá nerozštípaná polena. Další výhoda je kamenný obklad, který hřeje i po tom  co se v kamnech již netopí. Výhoda je také příznivá cena. Nevýhoda je, že jsou příliž silná i přesto, že jsme počítali výkon kamen na vytápěný prostor, stačili by s nižším výkonem. Také  při otevýrání velkých prosklených dvířek i přes veškerou opatrnost se někdy stane, že foukne trochu kouře dovnítř, nestává se to ale moc často ale musí se otvírat dvířka hodně pomalu. Tah komína je dobrý, průměr 200 mm. V kamnech topím jen, když jsou celodenní mrazy, jinak topím v domě plynovým kotlem.  Líbí se mě také, že kamna můžete bez nějakých stavebních úprav vyměnit za jiná. Náklady: krbová kamna ostatní materiál (čtyřhranné potrubí v celkové délce cca. 15 m  a spojky, talířové ventily, přechody, kolínka, stahovací spojky, hlíníkové flexo potrubí, ventilátor, filtr pro krbový ventilátor, izolační desky Promasil, lepidlo na izolační desky, L profil, izolační pásy s AL tkaninou, hlíníkové lepící pásky a další rzn. doplňky, krbová kamna ABX Bergen syenit, obložení kolem kamen přírodním kamenem - pásky křemene a pod kamny - dlažba lítý kámen, kouřovod, výměník na kouřovod,dvířka atd.)  topivo - při celodenním topení v kamnech spálím 0,14 m3 měkkého dřeva nebo 20 kg dřevěných tvrdých briket.

Náklady

Název položky Cena
ostatní materiál, teplovzdušné rozvody
16 396 Kč
krbová kamna
22 000 Kč
Celkem 38 396 Kč

Galerie

Teplovzdušné rozvody od krbových kamen
Teplovzdušné rozvody od krbových kamen
Teplovzdušné rozvody od krbových kamen
Teplovzdušné rozvody od krbových kamen
a 83 dalších
Pomohl vám tento obsah?
Sdílejte ho s přáteli...
... nebo mu přidejte hodnocení
Přidávat hodnocení může pouze přihlášený stavebník
O autorovi
Luboš Dolejš
Luboš Dolejš (24 příspěvků)
Další články autora:
    Víte, že můžete také vytvářet příspěvky? Kvalitní příspěvky finančně odměníme. Zobrazit více informací

    NINAJS 23. 9. 2019 11:31:56

    Dobrý den. Já teď přemýšlím o pořízení teplovzdušné krb. vložky... tu https://www.levnekrby.cz/zajimavosti/teplovzdusne-krbove-vlozky/ jsem narazil na článek o tom.
    Máte stejné zkušenosti s nevýhodami?

    dany 3. 1. 2017 13:08:17

    Dakujem Velmi pekne za doplnujuce info,
    buhuzial zivot je nevyspytatelny a namiesto stavby rodinneho domu som nakoniec kupil byt☺
    Ale ak by som predsa len nakoniec staval, budem sa inspirovat.

    Luboš Dolejš

    Luboš Dolejš 3. 1. 2017 12:26:14

    Ještě jeden poznatek ke kamnům co mám, spočítal jsem, že při celodenním topení stopím 0,14 m3 skládaného dřeva. Při každodením a celodenním topení by to bylo měsíčně 4m3 skládaného dřeva. Reálně spotřebují za sezonu cca. 5 m3 skládaného dřeva.

    Luboš Dolejš

    Luboš Dolejš 3. 1. 2017 12:01:41

    Omlouvám se, že nemám čas odpovídat na komentáře. Jen k teplovzdušným rozvodům, mohu uvést, že fungují dobře a vytopím zbytek domu s tím, že v hlavní místnosti u kamen mám kolem 25 C, teplotu u kamen snižuji také tím, že otvirám dveře do chodby se schodištěm. Celé je to hlavně o kamnech. Já kuli nedostatku peněz zvolil kamna levnější, dražší kamna budou určitě lepší, osvědčené jsou ty kanadské. Dle mého názoru kamna od 40 tis víš, s jinými kamny kromě těch co mám a kanadských nemám zkušenost. Budu rád, když se zde někdo podělí o zkušenost s jinými kamny, které fungují na teplovzdušný rozvod.

    dany 3. 7. 2015 7:35:07

    ak by vam to nevadilo, mozte mi napisat mail na
    insania(zav1nac)post.sk
    ja vam potom odpoviem z mojej gmailovej adresy, nechcem ju tu uvadzat koli spamom a pod )

    dakujem velmi pekne,

    dany 3. 7. 2015 7:32:17

    Dakujem za info, dost ste mi pomohli.

    Ja som chcel Jotul, lebo je to kvalita a mam to rad, konkretne F400 a vyssie rady maju externy privod vzduchu, ale jotulky su iba salave. nie su teplovzdusne (nasavaju studeny vzduch zo spodu a hore vypustaju teply) takze neviem ci by sa jotulky hodili na teplovzdusne rozvody, nasi ich maju konkretne F3 a kuria jak blazen)

    Vy mate salave, alebo teplovzdusne?
    ABX TRIM maju externy privod vzduchu, ale neviem ci su salave alebo teplovzdusne, salave su nieco ako infrapanel a teplovzdusne dokazu vykurit ,,aj za roh miestnosti´´ )
    bohuzial tie jotulky su strasne drahe F400 stoja 1800eur, ale to CB spalovanie je pecka ak je suche drevo a dobry komin tak krasne spaluju drevoplyn.

    Ja by som to chcel tak ze miestnost kde by boli kachle (obyvacka-kuchyna cca 40m2) by vykurovali kachle salavo, prebytocny zohriaty vzduch by sa hromadil v sopuchu, (obostavanie kachiel ako som prilozil odkaz na stranku v jednom z mojich prispevkov) a odtial by sa pomocou ventilatora rozvadzal po cca 4 izbach, ak by boli jotulky F400 tak to vykuri mozno aj cely barak s kupelnami. :)
    chcem mat bungalov s malym podkrovim kadial budu vedene rozvody tepleho vzduchu.
    Krby ani krbove vlozky nemam rad ano ja, maju slabu ucinnost cca 50 percent, a kachle, hlavne liatinove su podla mna najkrajsie

    Luboš Dolejš

    Luboš Dolejš 3. 7. 2015 7:16:20

    Ohledně doplnění článku, pokouším se o to ale mám problém s administrací této stránky, nefunguje to jak má, musím to vyřešit se správcem sítě, děkuji s pozdravem Luboš Dolejš

    Luboš Dolejš

    Luboš Dolejš 3. 7. 2015 7:06:25

    Pokud je možnost na kamna napojit externí přívod vzduchu a z kamen rozvod teplého vzduchu jako to je u krbu, tak je to samozřejmě nejúčinnější. Takové připojení je např. u kanadských krbových kamen. V cenové relaci kolem 20 tis jsem nic takového nenašel aby kamna měla i velký výkon do vzduchu. Krb jsem nechtěl, jsem zvyklí na kamna a podle mě mají kamna i větší účinnost topení. Vadilo mě jen, že to vytopí jen tu místnost a do ostatních se teplo od kamen dostává málo, proto jsem to udělal tak aby přebytečné teplo ventilátor bez problémů odvedl do jiných místností jako u krbu, tedy u mě do místností v patře. U krbu je výhřev místností účinnější, když to jde rovnou z krbové vložky. U mě je odváděný vzduch dost teplý ale ne tak horký aby jste neudržel ruku u ventilační hlavice. Jinak to mám udělané i výškově tak, že když bych to chtěl v budoucnu změnit na krbovou vložku od ABX, tak to jde bez velkých zásahů předělat a spodek dozdít. Tato kamna jsou vlastně krbová vložka od ABX na noze a obložená kamennými deskami. S kamny jsem spokojen, jako taková hoří dobře a mají tah, dřevo tam vydrží dlouho. Polovinu špalků co jsem chtěl rozštípat jsem nakonec stopil v těchto kamnech. Shoří tam bez problémů, když jsou kamna roztopená i velký špalek o délce 50 cm. Když není topná sezóna tak mám kotel vypnutý a když je večer zima, tak zatopím jen v kamnech a ovlažím barák. V topné sezóně jedu jak na plynový kondenzační kotel tak i zároveň při větší zimě topím v kamnech. U plynového kotle mám jen ekvitermní čidlo ven a v místnostech mám ty lepší digitální termostatické hlavice na radiátorech, nemám termostat. Při vytápění kamna + kotel v místnostech, kde to kamna vytopí na požadovanou teplotu se uzavře radiátor a kotel tak vytápí pouze místnost kam se teplo od kamen tolik nedostane a jede na nejmenší teplotní rozsah. Zatím protopím tak 6 m3 dřeva a plyn i s ohřevem vody za 16 tis. Nemám ale ještě fasádu!.

    Luboš Dolejš

    Luboš Dolejš 1. 7. 2015 11:59:13

    Ještě k te dygestoři, stalo se nam to jednou ale to byly asi spatne povetrnostni podmínky, pak se nam to uz nestalo a kominik me poradil ze se to obcas muze stat ze to pretoci tah komina a at radeji pri vareni otevrem ventylacku, tak to tak delame a mame klid.

    dany 1. 7. 2015 11:58:26

    Aj ked je externy privod vzduchu priamo napojeny na kachle?
    No dakujem, velmi dobra informacia, citam na forach o vzduchotesnoti budov a priklanam sa nedobrovolne k recirkulacnym digestorom s aktivnym uhlim...
    Varime denne a celkom dost, takze som automaticky uvazoval o digestore s kominom, ale zase tie straty, radsej poriadnu striesku nad sporakom ktora to bude filtrovat.

    Dakujem

    Luboš Dolejš

    Luboš Dolejš 1. 7. 2015 11:50:01

    Tak když mate společný obyvak s kuchyní a kamna budete mit v obýváku predpokladam a budete mit ucinnou digestor, tak vam pretoci tah komina i presto ze mate privod vzduchu ke kamnum, proto musim jeste v kuchyni priotevrit ventylacku aby si to bralo i vzduch odtud, neboť tah digestore je tak velký ze nestaci ani externi privod vzduchu

    dany 1. 7. 2015 10:25:02

    nerozumiem to s tym digestorom.
    Asi je zapojeny do nejakeho komina, cize nerecirkulu.
    A ked varis a chces zaput digestor tak musis otvorit oknu aby mal odkial tahat vzduch. Ak bude zaonuty digestor a okno zatvorene, ma to nejaky vplyv na vykon kachiel???

    dany 1. 7. 2015 10:22:30

    ahoj, dakujem za info, v galerii je 93 fotiek ale zobrazuje sa iba 24.
    samozrejme ta chapem ze nemas cas.
    Mne to az tak neponahla, ale urcite je viaceru ludi zvedavych, ako si to cele zhotovil. Pockame :)

    Luboš Dolejš

    Luboš Dolejš 1. 7. 2015 10:00:50

    Omlouvám se ale nemám při rodině, zaměstnání a dodělávání na baráku čas psát články a nemám nikoho schopného kdo by mě to psal. Vzhledem k dotazům k těmto rozvodům jsem doplnil článek a fotky, které jsou ale různě proházené, nejde mě to v editaci mazat. Ventilátor mám s filtrem, kupoval jsem nový a kvalitní a silnější a stál cca. 6 tis, na tom nechce šetřit, rozvody mám pozink 5 x 15 cm, izolaci jsem použil horkoodolnou tkaninu, kterou mají pouze ve firmě EBK Erhard v Plzni, jinde jsem ji neobjevil. Kamna mám ABX Bergen Sienit za 23 tis, nutný je mít přívod vzduchu a pozor na digestoř ve stejné místnosti, musím otvírat v kuchyni okno navíc.

    dany 1. 7. 2015 8:03:18

    Ja mam velmi rad kachle jotul, mame F3 cca 10 rokov.
    Ale chcem stavat novy dom kde by som chcel teplovzdusne rozvody, bohuzial jotul F3, popr F400 su salave(infra ziarenie) velmi sa nehodia na rozvody tepleho vzduchu do 3-4 izieb.
    Preto uvazujem skorej nad ABX Trim (ABX Smart X) ktore su dvojplastove, cize su salave ale aj zohrievaju vzduch ktory prudi hore priamo do nasavania teplovzdusnych rozvodov. takto nejako si to predstavujem

    http://www.auldtonstoves.co.uk/news/stanford-evolution/

    bol by som velmi rad, ak by si to Lubos nafotil, ako vyzera to tvoje, ako si s ABX spokojny, a ake teploty su v inych izbach, samozrejme, ide mi len o prikurovanie na jar a na jesen, hlavna sezona bude vykurovana plynovym kotlom bud radiatory alebo podlahovka...

    dakujem

    Richardsonec 1. 7. 2015 7:17:08

    Ty rozvody jsou univerzální nebo se tma měří průchod a teplo, pokud máte kamna nebo krb? Z kamen jde více žár možná? Chci si toto taky zařídit na chatě http://www.hede-kamna.cz/produkty/krbova-kamna/na-drevo/teplovzdusna něco takového, tak to musím namyslet všechno. Celkem tápám jestli jestli použít tuhá paliva nebo plyn.

    dany 30. 6. 2015 11:30:59

    Dobry den,

    funguje Vam to?

    Tiez nad niecim podobnym rozmyslam, hlavne kurenie by bol plynovy kotol, ale ako pridavne -mimosezonne-kurenie by boli teplovzdusne rozvody od liatinovej pece JOTUL.

    Martina 17. 7. 2013 8:25:27

    Dobrý den, stavíme novostavbu a moc se nám líbí Vaše řešení rozvodů teplého vzduchu. Oslovili jsme proto krbaře, aby nám udělal cenovou nabídku, ale ten nás odradil od tohoto řešení, prý proto, že se zvýší prašnost (nazval to hrobem pro alergiky) a taky utrpí naše akustická pohoda, protože rozvody fungují jako zvukovody. Máte už zkušenost s tímto negativem při topení? Předem děkuji za odpověď

    Jan Jirkovský 23. 2. 2013 13:33:02

    Ahoj Luboši, o něčem podobném taky uvažuju, tak jsem se chtěl zeptat jestli už máš rozvody odskoušené a jak ti to funguje? Díky.

    Martin Jirous 12. 11. 2012 23:57:08

    Tipy k instalaci rozvodu teplého vzduchu z krbu: http://www.kominyvorel.cz/krby-rozvod-tepleho-vzduchu.php

    Luboš Dolejš

    Luboš Dolejš 22. 10. 2011 18:04:53

    Zdravím Stando, kontakt na mě je 608010797. Teď jsem dodělával podlahy a tyto rozvody co tady popisuji vedou v podlahovém EPS. Změnil jsem izolaci, použil jsem nějakou azbestovou tkaninu s hliníkovou folií nevím přesně teď název a tloušťka je cca. 5 mm, vydrží teploty přes 1000°C, sehnal jsem odřezky od firmy EBK Erhard v Plzni, které z této tkaniny vyrábí zástěny a různé obložení krbu. Ještě lze použít také keramický papír ale to co jsem použil já je s folií AL a odráží to zpět teplo, takže to dobře izoluje. Ze strany jsem to ještě obložil proužky protipožárního sádrokartonu, tak aby se i přes izolaci, rozvody nedotýkaly EPS. Chtěl jsem mít jistotu, že mě pak něco nechytne:) Pak až budu mít čas tak doplním článek a fotky.

    Luboš Dolejš

    Luboš Dolejš 18. 4. 2011 21:36:07

    Jsem rád, že jsem mohl posloužit.Nu taky od toho jsem dáváme fotky a články aby nám a ostatním začínajím stavitelům to pomohlo. Tak přeju úspěšné stavění ahoj.

    Milan 18. 4. 2011 20:24:43

    Čao, tak potrubí jsem obalil 15mm izolací pe-pet jak jsi uváděl,mělo by to snad být v caiku, něco jsem taky ještě početl,teď už mám připravenou podlahu na vylití anhydridem, ještě jsem od tebe okopíroval komín tak snad to nevadí, díky za inspiraci a rady, Čao

    Luboš Dolejš

    Luboš Dolejš 14. 4. 2011 19:32:19

    Ještě si dovolím přispět k tomuto tématu,volal jsem známému co dělá tyto rozvody od kamen a bylo mě řečeno, že na těchto rozvodech které berou teplý vzduch od krbovek lze udržet ruka, není to tak horké jako od krbu. Za druhé mě doporučil abych izolaci ponechal a nedával k tomu na dotyk podlahový EPS a v místě rozvodu to celé zalil betonem. Jenom beton přímo na tyto plechové rozvody bez izolace je špatný kuli velké tepelné ztrátě. Zaizolovat tyto rozvody, které vedou v podlaze je celkem problém, protože v podlaze už většinou není dost místa na nějakou objemější izolaci. Vedou-li roury stropem coš montují z 90%, tak tam je to jednoduší v tom, že už se koupí flexi roury s izolací, ale ve stropě zase více hrozí, že může dojít k požáru, v betonu ne. Ještě ale dál k tomuto budu schánět informace, dokud nemám hotovou podlahu.

    Luboš Dolejš

    Luboš Dolejš 14. 4. 2011 16:26:29

    Ještě k té izolaci nechci poradit špatně. Rozmýšlím se jestli tam tu izolaci nechám než udělám podlahy nebo ji sundám. Bylo mě řečeno, že to vydrží ale nechci riskovat, že se ta izolace bude tavit. Nebyla drahá a ještě by šla využít jinde, tak se ještě někde poradím než budu dělat podlahy a ponechám jako izolant, kdyžtak jen ty odřezky z desek, které jsou 100%. Budu rád za případné poznatky a názory, děkuji s pozdravem Luboš

    Milan 6. 3. 2011 16:37:36

    Ahoj Luboši,velmi jsi me inspiroval a budu delat teplovzdušné rozvody také, jen jsem se chtel zeptat kde jsi koupil nebo sehnal izolaci na potrubi, u brokaru ho nemaji a ani ho neumí sehnat, Díky Milan
